汽标平台标准档案编号：BJT-QC-Q-257-B3C2
现行有效
Q 257-1999

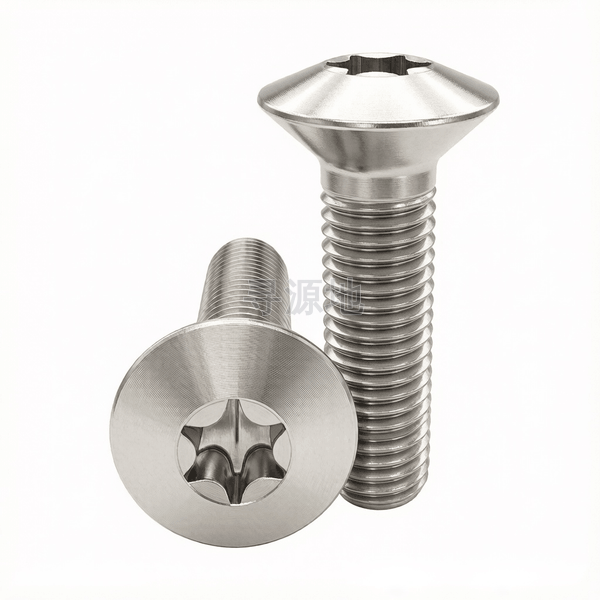

90°梅花槽半沉头螺钉
6-Lobe 90° oval head screws
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 819.1 | ISO 7046-1 | DIN 965 | ASME B18.6.3 |
螺纹尺寸 d | M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1 | — | 1.5 | 1.75 | 2 | 2 | 2.5 |
| s | 对边宽度 最大值 | 4.15 | 5 | 6.62 | 8.2 | 8.2 | 9.8 | 13 |
| k | 头部厚度 最大值 | 3.3 | 4.65 | 5 | 6 | 7 | 8 | 10 |
| dk | 头部外径 最大值 | 11.3 | 15.8 | 18.3 | 22 | 25.5 | 29 | 36 |
| dk | 头部外径 最小值 | 10.9 | 15.4 | 17.8 | 21.5 | 25 | 28.5 | 35.4 |
| t | max | 1.8 | 2.5 | 2.7 | 3.5 | 3.7 | 4.4 | 6 |
| t | min | 1.4 | 2.1 | 2.3 | 3.02 | 3.22 | 3.62 | 5.42 |
| f | 参数值 | 1.4 | 2 | 2.3 | 3 | 3.5 | 4 | 5 |
| No. | 参数值 | — | — | — | — | — | — | — |
Q 257-1999 国家标准规范技术条件与参数矩阵
| 钢 | ||
螺纹 | 公差 |
|
标准 | ||
机械性能 | 等级 |
|
标准 | ||
公差 | 产品等级 |
|
标准 | ||
表面处理 |
| |
表面缺陷 | ||
验收及包装 | ||
| 1）当可能容纳规定镀层时，允许镀前采用6g。 2）允许的最大硬度为255HV。 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
电器机柜合页铰链安装、电子设备外面板齐平固定、铝合金门窗五金件装配
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 965; ISO 7046-1; ASME B18.6.3; GB/T 819.1
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化
全流程工序步骤：
低碳钢/黄铜线材 → 轻拉调直 → 双模三冲冷镦沉头冲压十字槽型 → 高速搓丝机搓牙 → 调质热处理(高强级) → 表面电镀/钝化处理 → 烘干去水 → 装袋装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
