汽标平台标准档案编号：BJT-QC-Q-250-5759
现行有效
Q 250-2012

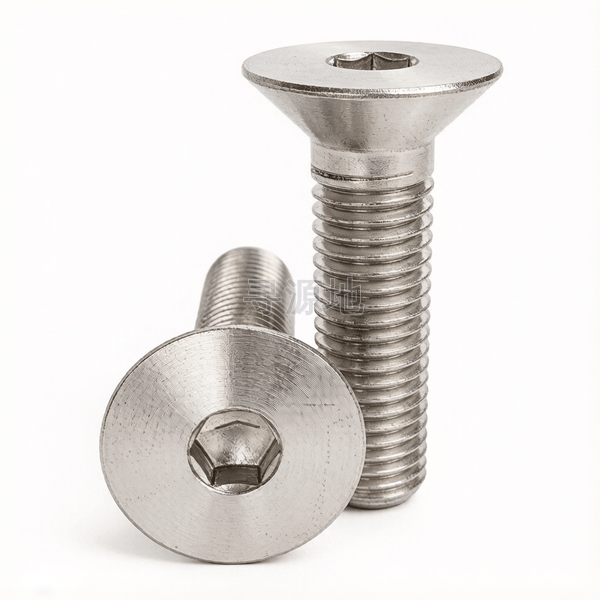

内六角沉头螺钉
Hexagon socket countersunk head screws
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 70.3 | ISO 10642 | DIN 7991 | ASME B18.3 |
螺纹尺寸 d | M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
| s | 对边宽度 最大值 | 4.095 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 |
| s | 对边宽度 最小值 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 |
| e | 对角宽 最小值 | 4.583 | 5.723 | 6.863 | 9.149 | 11.429 | 11.429 | 13.716 |
| k | 头部厚度 最大值 | 3.72 | 4.96 | 6.2 | 7.44 | 8.4 | 8.8 | 10.16 |
| dk | 头部外径 最大值 | 13.44 | 17.92 | 22.4 | 26.88 | 30.8 | 33.6 | 40.32 |
| dk | 头部外径 最小值 | 11.34 | 15.24 | 19.22 | 23.12 | 26.52 | 29.01 | 36.05 |
| t | min | 2.2 | 3 | 3.6 | 4.3 | 4.5 | 4.8 | 5.6 |
Q 250-2012 国家标准规范技术条件与参数矩阵
| 钢 | |||
螺纹 | 公差 |
| |
标准 | |||
机械性能 | 等级 |
| |
标准 | |||
公差 | 产品等级 |
| |
标准 | |||
表面缺陷 | |||
表面处理 | 种类 |
|
|
标准 |
| ||
验收及包装 | |||
| a 由于头部结构的原因，该螺钉可能达不到8.8级和10.9级的最小拉力载荷（GB/T 3098.1，B类试验项目）。但这些螺钉仍符合GB/T 3098.1规定的材料和其他性能要求。 此外，将螺钉头支承在垫圈（锥形支承面）上，并按 GB/T 3098.1规定的试验装夹方式，对螺钉实物进行拉力试验，当载荷达到附录A给出的最小拉力载荷时，不得断裂。继续加载，直至拉断，断裂可以发生在螺纹部分、头部、杆部或头-杆交接处。 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
机床导轨滑块表面齐平安装、机械运动部件沉孔紧固、防磕碰防干涉装配结构
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：10.9; 12.9; A2-70
对应国际/德标：DIN 7991; ISO 10642; ASME B18.3; GB/T 70.3
推荐表面防腐：氧化发黑浸油;达克罗涂覆;镀锌钝化;本色钝化
全流程工序步骤：
合金钢盘圆球化退火 → 冷拔 → 多工位冷镦成型锥形沉头与内六角孔 → 精密滚丝 → 保护气氛调质热处理 → 表面发黑涂防锈油或电镀 → 除氢烘烤 → 光学全检锥面与螺纹公差 → 装盒入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
