汽标平台标准档案编号：BJT-QC-Q-242-B121
已被 Q 242-2012 替代
替代新版：Q 242-2012→
Q 242-1999

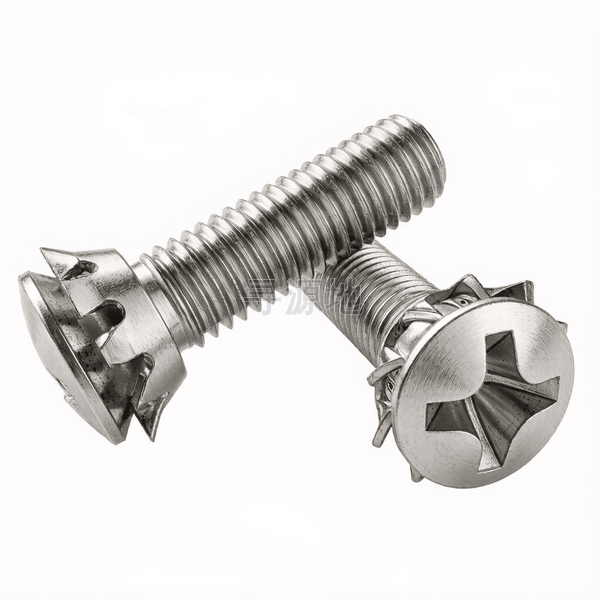

十字槽半沉头螺钉和锥形锁紧垫圈组合
Cross recessed raised countersunk head screw and countersunk serrate lock washer assemblies
本标准已废止，现行替代版本为：Q 242-2012
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 819.1 | ISO 7046-1 | DIN 965 | ASME B18.6.3 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | M8 | |
|---|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1.25 |
| h | 高度/厚度 | 0.4 | 0.5 | 0.6 | 0.6 | 0.8 |
| k | 头部厚度 最大值 | 1.65 | 2.7 | 2.7 | 3.3 | 4.65 |
| dk | 头部外径 最大值 | 5.5 | 8.4 | 9.3 | 11.3 | 15.8 |
| dk | 头部外径 最小值 | 5.2 | 8 | 8.9 | 10.9 | 15.4 |
| dc | 法兰外径 | 6 | 8 | 9.8 | 11.8 | 15.3 |
| t | max | 2.2 | 3.2 | 3.4 | 4 | 5.25 |
| t | min | 1.8 | 2.7 | 2.9 | 3.5 | 4.75 |
| d1 | max | 2.83 | 3.78 | 4.75 | 5.71 | 7.64 |
| d1 | min | 2.73 | 3.66 | 4.57 | 5.53 | 7.42 |
| f | 参数值 | 0.7 | 1 | 1.2 | 1.4 | 2 |
| M | 参数值 | 3.4 | 5.2 | 5.4 | 7.3 | 9.6 |
| No. | 参数值 | 1 | 2 | 2 | 3 | 4 |
| Number | of teeth min | 6 | 8 | 8 | 10 | 10 |
Q 242-1999 国家标准规范技术条件与参数矩阵
零件 |
|
|
品种代号 |
|
|
机械性能 |
|
|
表面处理 |
|
|
其它技术要求 |
|
|
验收及包装 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
电器机柜合页铰链安装、电子设备外面板齐平固定、铝合金门窗五金件装配
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 965; ISO 7046-1; ASME B18.6.3; GB/T 819.1
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化
全流程工序步骤：
低碳钢/黄铜线材 → 轻拉调直 → 双模三冲冷镦沉头冲压十字槽型 → 高速搓丝机搓牙 → 调质热处理(高强级) → 表面电镀/钝化处理 → 烘干去水 → 装袋装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
