汽标平台标准档案编号：BJT-QC-Q-236B-0AC8
现行有效
Q 236B-2012

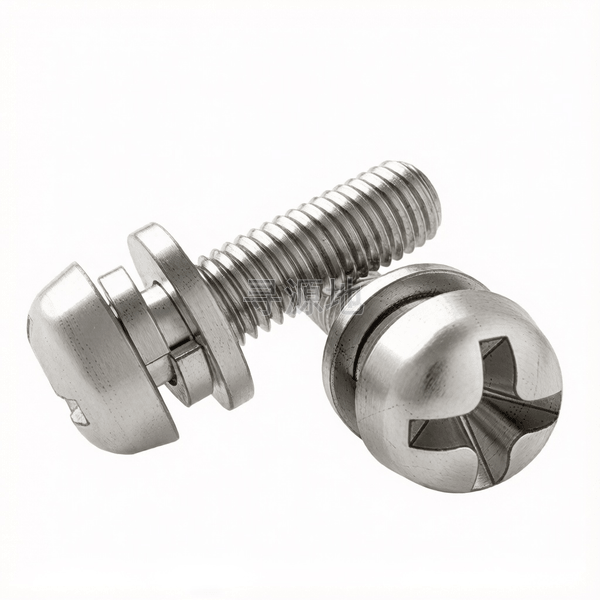

十字槽盘头螺钉、平垫和弹垫组合
Cross recessed pan head screws, plain and spring washers assemblies
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | |
|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 |
| h | max | 0.9 | 1.2 | 1.4 | 1.7 |
| h | min | 0.7 | 1 | 1.2 | 1.5 |
| h | min | 1.6 | 2.2 | 2.6 | 3.2 |
| k | 头部厚度 最大值 | 2.4 | 3.1 | 3.7 | 4.6 |
| k | 头部厚度 最小值 | 2.26 | 2.92 | 3.52 | 4.3 |
| dk | 头部外径 最大值 | 5.6 | 8 | 9.5 | 12 |
| dk | 头部外径 最小值 | 5.3 | 7.64 | 9.14 | 11.57 |
| dc | 法兰外径 最大值 | 7 | 9 | 10 | 12 |
| t | max | 1.8 | 2.4 | 2.9 | 3.6 |
| t | min | 1.4 | 1.9 | 2.4 | 3.1 |
| b1 | max | 1.3 | 1.6 | 2.1 | 2.65 |
| b1 | min | 1.1 | 1.4 | 1.9 | 2.35 |
| d1 | max | 2.83 | 3.78 | 4.75 | 5.71 |
| d1 | min | 2.69 | 3.6 | 4.45 | 5.41 |
| d2 | max | 2.83 | 3.78 | 4.75 | 5.71 |
| d2 | min | 2.73 | 3.66 | 4.57 | 5.53 |
| h1 | 参数值 | 0.6 | 0.8 | 1 | 1.6 |
| M | 参数值 | 3 | 4.4 | 4.9 | 6.9 |
| No. | 参数值 | 1 | 2 | 2 | 3 |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：电子/电器装配
核心连接场景：电器外壳、仪表、汽车内饰、电子设备的快速装配
主要功能用途：螺钉与垫圈预组装为一体，防止垫圈丢失，提高装配效率
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
