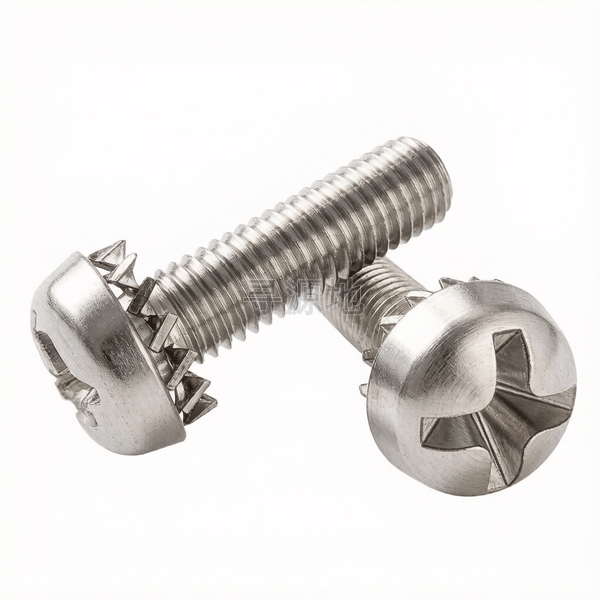

十字槽盘头螺钉和外锯齿锁紧垫圈组合
Cross recessed pan head screws and external teeth serrated lock washers assemblies
本标准已废止，现行替代版本为：Q 234-2012
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | |
|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 |
| h | 高度/厚度 | 0.4 | 0.5 | 0.6 | 0.6 |
| H | 高度/厚度 | 1.2 | 1.5 | 1.8 | 1.8 |
| k | 头部厚度 最大值 | 2.4 | 3.1 | 3.7 | 4.6 |
| k | 头部厚度 最小值 | 2.26 | 2.92 | 3.52 | 4.3 |
| dk | 头部外径 最大值 | 5.6 | 8 | 9.5 | 12 |
| dk | 头部外径 最小值 | 5.3 | 7.64 | 9.14 | 11.57 |
| dc | 法兰外径 最大值 | 6 | 8 | 10 | 11 |
| dc | 法兰外径 最小值 | 5.7 | 7.64 | 9.64 | 10.57 |
| t | max | 1.8 | 2.4 | 2.9 | 3.6 |
| t | min | 1.4 | 1.9 | 2.4 | 3.1 |
| d1 | max | 2.83 | 3.78 | 4.75 | 5.71 |
| d1 | min | 2.73 | 3.66 | 4.57 | 5.53 |
| M | 参数值 | 3 | 4.4 | 4.9 | 6.9 |
| No. | 参数值 | 1 | 2 | 2 | 3 |
| Number | of teeth min | 9 | 11 | 11 | 12 |
Q 234-1999 国家标准规范技术条件与参数矩阵
零件 |
|
|
品种代号 |
|
|
机械性能 |
|
|
表面处理 |
|
|
其它技术要求 |
|
|
验收及包装 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
