汽标平台标准档案编号：BJT-QC-Q-221-6B22
现行有效
Q 221-1999

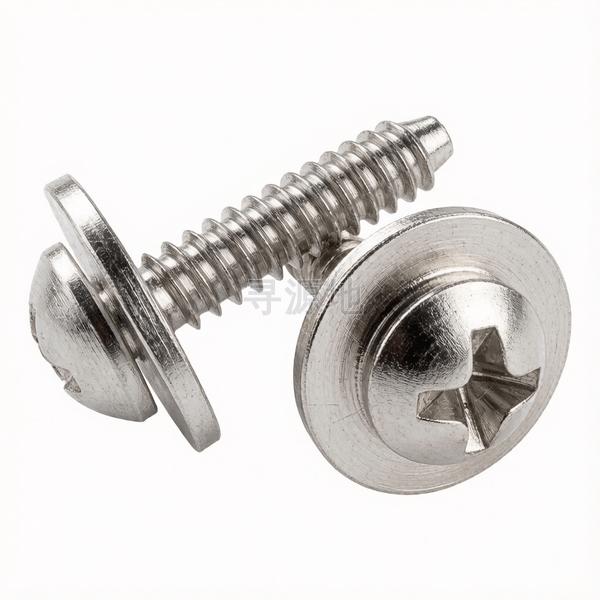

十字槽盘头自攻螺钉和大平垫组合F型
Type H cross recessed pan head tapping screw and large plain washer assemblies-type A-type F
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 845~847 | ISO 7049 | DIN 7981 | ASME B18.6.4 |
螺纹尺寸 d | ST2.9 | ST3.5 | ST4.2 | ST4.8 | ST5.5 | |
|---|---|---|---|---|---|---|
| P | 螺距 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 |
| h | max | 1.1 | 1.1 | 1.1 | 1.8 | 1.8 |
| h | min | 0.9 | 0.9 | 0.9 | 1.4 | 1.4 |
| k | 头部厚度 最大值 | 2.4 | 2.6 | 3.1 | 3.7 | 4 |
| k | 头部厚度 最小值 | 2.15 | 2.35 | 2.8 | 3.4 | 3.7 |
| dk | 头部外径 最大值 | 5.6 | 7 | 8 | 9.5 | 11 |
| dk | 头部外径 最小值 | 5.3 | 6.64 | 7.64 | 9.14 | 10.57 |
| dc | 法兰外径 最大值 | 9 | 11 | 12 | 15 | 15 |
| dc | 法兰外径 最小值 | 8.64 | 10.57 | 11.57 | 14.57 | 14.57 |
| t | max | 1.8 | 1.9 | 2.4 | 2.9 | 3.1 |
| t | min | 1.4 | 1.4 | 1.9 | 2.4 | 2.6 |
| d1 | max | 2.56 | 3.12 | 3.67 | 4.12 | 4.82 |
| d1 | min | 2.46 | 3 | 3.55 | 4 | 4.7 |
| M | 参数值 | 3 | 3.9 | 4.4 | 4.9 | 6.4 |
| No. | 参数值 | 1 | 2 | 2 | 2 | 3 |
Q 221-1999 国家标准规范技术条件与参数矩阵
项目 |
|
|
标准 |
|
|
十字槽 |
|
|
表面处理 |
|
|
其它技术要求 |
|
|
验收及包装 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑装修/家具
核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装
主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件
典型应用节点：
白色家电钣金装配、控制机箱薄板搭接、仪器仪表塑料壳体紧固、室内装修型材固定
生产制造工艺与质量控制
产品等级（精度）：A级 (成型自攻级)
常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
对应国际/德标：DIN 7981; DIN 7982; ISO 7049; ASME B18.6.4; GB/T 845~847
推荐表面防腐：镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
全流程工序步骤：
优质碳钢盘条退火 → 微拉拔 → 双模三冲冷镦头部十字槽/梅花槽 → 高速搓丝搓制尖尾螺纹 → 可控气氛渗碳热处理淬火回火 → 滚镀锌/钝化封闭 → 除氢烘烤(防氢脆断裂) → 打头扭力抽检 → 全自动装袋装盒
