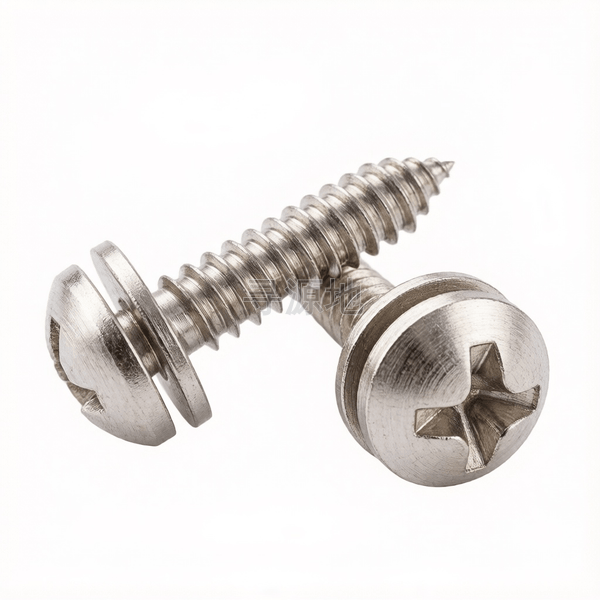

十字槽盘头自攻螺钉和平垫组合C型

Type H cross recessed pan head tapping screws and plain washer assemblies-type A-type C

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 845~847	ISO 7049	DIN 7981	ASME B18.6.4

螺纹尺寸 d		ST2.9	ST3.5	ST4.2	ST4.8	ST5.5
P	螺距	1.1	1.3	1.4	1.6	1.8
h	max	0.9	1.1	1.1	1.1	1.8
h	min	0.7	0.9	0.9	0.9	1.4
k	头部厚度最大值	2.4	2.6	3.1	3.7	4
k	头部厚度最小值	2.15	2.35	2.8	3.4	3.7
dk	头部外径最大值	5.6	7	8	9.5	11
dk	头部外径最小值	5.3	6.64	7.64	9.14	10.57
dc	法兰外径最大值	6	8	9	10	12
dc	法兰外径最小值	5.7	7.64	8.64	9.64	11.57
t	max	1.8	1.9	2.4	2.9	3.1
t	min	1.4	1.4	1.9	2.4	2.6
d1	max	2.56	3.1	3.67	4.18	4.82
d1	min	2.46	3	3.55	4.06	4.7
M	参数值	3	3.9	4.4	4.9	6.4
No.	参数值	1	2	2	2	3

Q 220-1999 国家标准规范技术条件与参数矩阵

应用热度指数：58

所属工业领域：建筑装修/家具

核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装

主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件

典型应用节点：

白色家电钣金装配、控制机箱薄板搭接、仪器仪表塑料壳体紧固、室内装修型材固定

产品等级（精度）：A级 (成型自攻级)

常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304

对应国际/德标：DIN 7981; DIN 7982; ISO 7049; ASME B18.6.4; GB/T 845~847

推荐表面防腐：镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗

全流程工序步骤：

优质碳钢盘条退火 → 微拉拔 → 双模三冲冷镦头部十字槽/梅花槽 → 高速搓丝搓制尖尾螺纹 → 可控气氛渗碳热处理淬火回火 → 滚镀锌/钝化封闭 → 除氢烘烤(防氢脆断裂) → 打头扭力抽检 → 全自动装袋装盒
