汽标平台标准档案编号：BJT-QC-Q-218B-107F
现行有效
Q 218B-2012

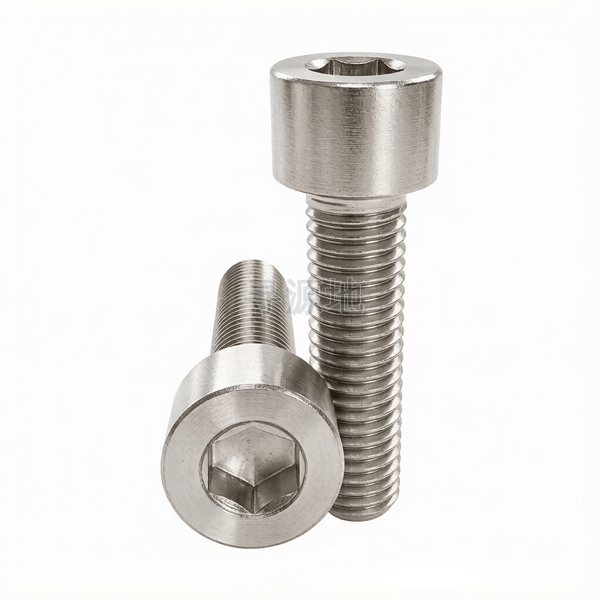

内六角圆柱头螺钉
Hexagon socket head cap screws
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 70.1 | ISO 4762 | DIN 912 | ASME B18.3 |
螺纹尺寸 d | M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
| s | 对边宽度 最大值 | 5.14 | 6.14 | 8.175 | 10.175 | 12.212 | 14.212 | 17.23 |
| s | 对边宽度 最小值 | 5.02 | 6.02 | 8.025 | 10.025 | 12.032 | 14.032 | 17.05 |
| e | 对角宽 最小值 | 5.723 | 6.683 | 9.149 | 11.429 | 13.716 | 15.996 | 19.437 |
| k | 头部厚度 最大值 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| k | 头部厚度 最小值 | 5.7 | 7.64 | 9.64 | 11.57 | 13.57 | 15.57 | 19.48 |
| dk | 头部外径 最大值 | 10 | 13 | 16 | 18 | 21 | 24 | 30 |
| dk | 头部外径 最小值 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 29.67 |
| r | 过渡圆角 最小值 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.8 |
| da | 过渡圆径 最大值 | 6.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 22.4 |
| t | min | 3 | 4 | 5 | 6 | 7 | 8 | 10 |
Q 218B-2012 国家标准规范技术条件与参数矩阵
| 钢 | ||||
螺纹 | 公差 |
| ||
标准 | ||||
机械性能 | 等级 |
| ||
标准 | ||||
公差 | 产品等级 |
| ||
标准 | ||||
表面缺陷 | ||||
表面处理 | 种类 |
|
|
|
标准 |
| |||
验收及包装 | ||||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
自动化工装夹具、五金冲压模具、机床主轴箱体、高精度液压泵阀深沉孔安装
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：8.8; 10.9; 12.9; A2-70; A4-80
对应国际/德标：DIN 912; ISO 4762; ASME B18.3; GB/T 70.1
推荐表面防腐：氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化
全流程工序步骤：
SCM435/40Cr合金线材 → 球化退火 → 酸洗磷化 → 精拉拔 → 多工位冷镦切断成型圆柱头与六角孔 → 滚丝搓牙 → 连续网带式保护气氛调质淬火回火 → 表面发黑或达克罗防腐 → 除氢防脆 → 全自动影像筛选机检测 → 定重装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
