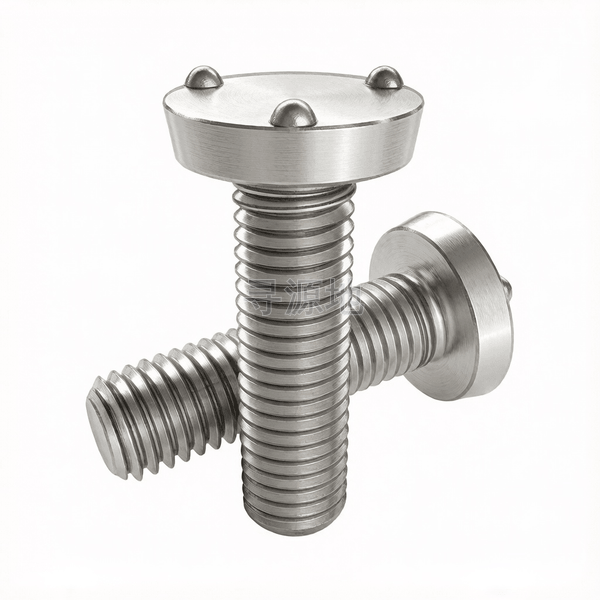

端面凸焊螺栓
Face projection welding bolt
本标准已废止，现行替代版本为：Q 199-2012
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 |
螺纹尺寸 d | M4 | M5 | M6 | M8 | M10 | M12 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
| h | max | 1.25 | 1.25 | 1.25 | 1.45 | 1.45 | 1.65 |
| h | min | 0.9 | 0.9 | 0.9 | 1.1 | 1.1 | 1.3 |
| k | 头部厚度 最大值 | 2 | 2.5 | 2.5 | 3.5 | 4 | 5 |
| k | 头部厚度 最小值 | 1.75 | 2.25 | 2.25 | 3.25 | 3.75 | 4.75 |
| dk | 头部外径 最大值 | 11.5 | 12.5 | 14.5 | 19 | 21 | 24 |
| dk | 头部外径 最小值 | 11.23 | 12.23 | 14.23 | 18.67 | 20.67 | 23.67 |
| r | 过渡圆角 最小值 | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
| d0 | max | 2.6 | 2.6 | 2.6 | 3.1 | 3.1 | 3.6 |
| d0 | min | 2.4 | 2.4 | 2.4 | 2.9 | 2.9 | 3.4 |
| d1 | max | 8.75 | 9.75 | 10.75 | 14.25 | 16.25 | 18.75 |
| d1 | min | 8.5 | 9.5 | 10.5 | 14 | 16 | 18.5 |
Q 199-1999 国家标准规范技术条件与参数矩阵
| 钢 | ||
螺纹 | 公差 |
|
标准 | ||
机械性能 | 等级（A型和C型） |
|
等级（B型） |
| |
标准 | ||
公差 | 产品等级 |
|
标准 | ||
表面处理 |
| |
表面缺陷 | ||
A型和B型凸焊台尺寸与形状 |
| |
验收及包装 | ||
| 1）不得用易切钢，含碳量不能高于0.2%。 2）8.8级的B型凸焊螺栓镀锌钝化，按QC/T 625。 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
