Q 196-2012

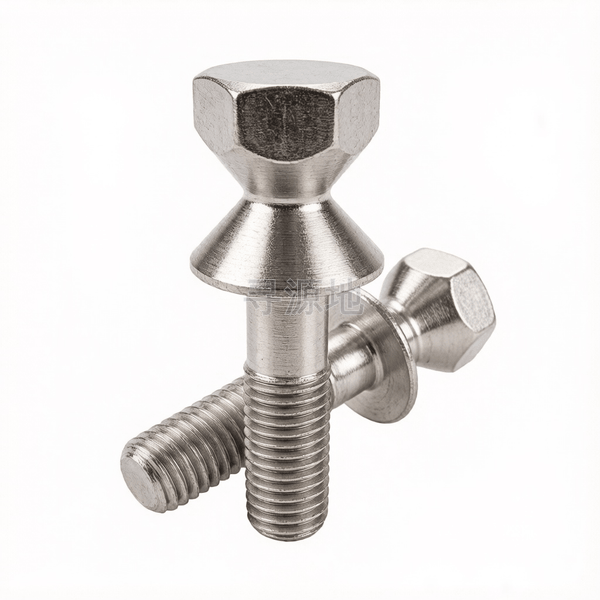

防拆卸螺栓
Anti-disassembly bolts
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 5783 | ISO 4017 | DIN 933 | ASME B18.2.1 |
螺纹尺寸 d | M5 | M6 | M8 | M10 | M12 | M16 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 |
| s | 对边宽度 最大值 | 8 | 10 | 13 | 16 | 18 | 24 |
| s | 对边宽度 最小值 | 7.78 | 9.78 | 12.73 | 15.73 | 17.73 | 23.73 |
| e | 对角宽 最小值 | 8.71 | 10.95 | 14.26 | 17.62 | 19.86 | 26.58 |
| k | 头部厚度 最大值 | 3.7 | 4.6 | 5.7 | 7.5 | 9.3 | 13 |
| k | 头部厚度 最小值 | 3.52 | 4.42 | 5.48 | 7.28 | 9.08 | 12.73 |
| dc | 法兰外径 最大值 | 11.4 | 13.6 | 17 | 20.8 | 24.7 | 32.8 |
| r | 过渡圆角 最小值 | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 |
| Breaking | torque/Nm | 4 | 7 | 18 | 35 | 60 | 130 |
| ds | max | 5 | 6 | 8 | 10 | 12 | 16 |
| ds | min | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 15.73 |
Q 196-2012 国家标准规范技术条件与参数矩阵
| 钢 | ||
螺纹 | 公差 |
|
标准 | ||
机械性能 | 等级 |
|
标准 | ||
公差 | 产品等级 |
|
标准 | ||
表面处理 | 种类 |
|
标准 |
| |
表面缺陷 | ||
验收及包装 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
