汽标平台标准档案编号：BJT-QC-Q-191-E03D
已被 Q 191-2012 替代
替代新版：Q 191-2012→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 5783 | ISO 4017 | DIN 933 | ASME B18.2.1 |
螺纹尺寸 d | M8 | M10 | M12 | M16 | |
|---|---|---|---|---|---|
| P | 螺距 | 1 | 1 | 1.25 | 1.5 |
| s | 对边宽度 最大值 | 9.92 | 11.905 | 13.905 | 17.905 |
| s | 对边宽度 最小值 | 9.7 | 11.635 | 13.635 | 17.635 |
| dk | 头部外径 | 14 | 18 | 20 | 28 |
| d1 | max | 6.23 | 8.275 | 10.275 | 12.275 |
| d1 | min | 6.08 | 8.095 | 10.095 | 12.095 |
| ds | max | 8 | 10 | 12 | 16 |
| ds | min | 7.35 | 9.35 | 11.19 | 15.03 |
Q 191-1999 国家标准规范技术条件与参数矩阵
| 钢 | ||
螺纹 | 公差 |
|
标准 | ||
机械性能 | 等级 |
|
标准 | ||
公差 | 产品等级 |
|
标准 | ||
表面处理 |
| |
表面缺陷 | ||
验收及包装 | ||
| 注：1） 当可能容纳规定镀层时，允许镀前采用6g级。 2）由于结构原因，活节螺栓不进行楔形负载及头杆结合强度试验。 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。

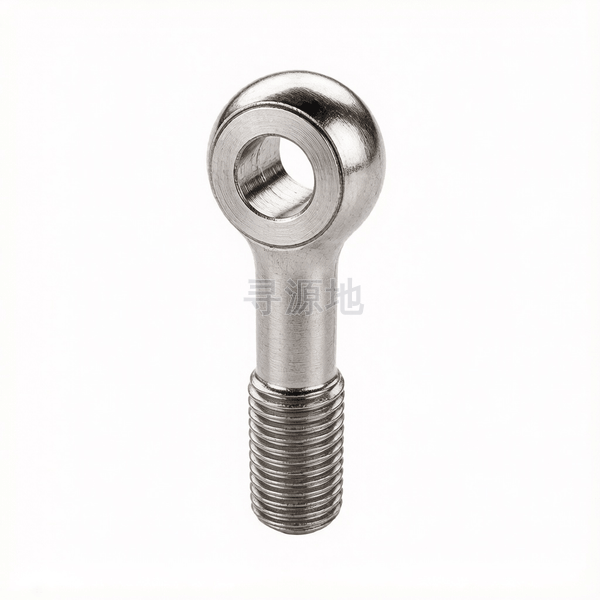

需要采购或定制 Q 191-1999 (活节螺栓)？
