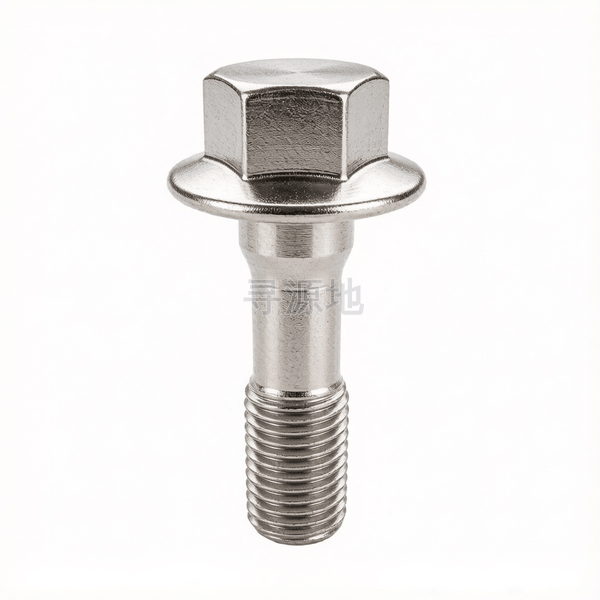

六角头法兰细杆螺栓细牙小系列(U 标准型)

Hexagon bolts with flange with metric fine pitch thread—Small series—Type U

国标 GB	国际 ISO	德标 DIN
GB/T 16674.1	ISO 4162	DIN 6921

螺纹尺寸 d		M8	M10	M12	M14	M16
P	螺距	1	1.25	1.25	1.5	1.5
s	对边宽度最大值	10	13	15	18	21
s	对边宽度最小值	9.78	12.73	14.73	17.73	20.67
e	对角宽最小值	10.95	14.26	16.5	19.86	23.15
k	头部厚度最大值	8.5	9.7	12.1	12.9	15.2
dc	法兰外径最大值	17	20.8	24.7	28.6	32.8
r	过渡圆角最大值	0.36	0.45	0.54	0.63	0.72
r	过渡圆角最小值	0.16	0.2	0.24	0.28	0.32
da	过渡圆径最大值	10	12.5	15.2	17.7	20.5
ds	max	8	10	12	14	16
ds	min	7.78	9.78	11.73	13.73	15.73
Lf	max	2.1	2.1	2.1	2.1	3.2

应用热度指数：64

所属工业领域：通用机械/装备制造

核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接

主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体

典型应用节点：

汽车发动机底盘连接、农业机械强烈振动节点、光伏安装支架导轨自锁防松装配

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：8.8; 10.9 (带防滑花齿/平滑光面)

对应国际/德标：DIN 6921; ISO 4162; ISO 15071; GB/T 16674.1; GB/T 5789

推荐表面防腐：达克罗(防腐涂层);电镀彩锌;镀蓝白锌;热浸镀锌;黑色电泳
