汽标平台标准档案编号：BJT-QC-Q-182-6FC6
已被 Q 182-2012 替代
替代新版：Q 182-2012→
Q 182-1999

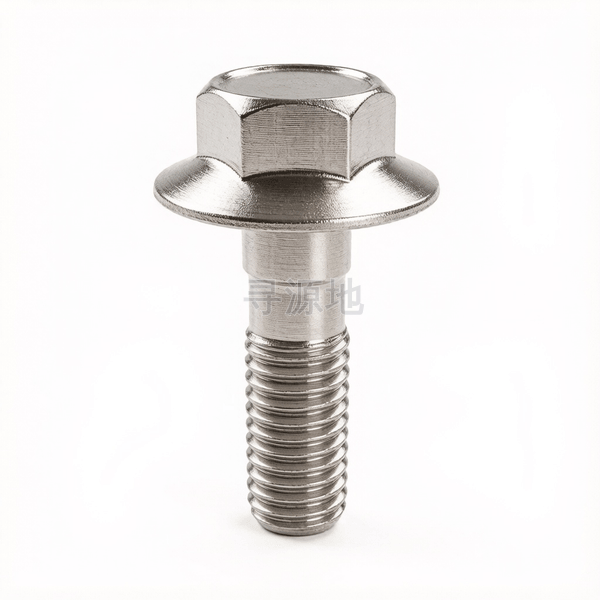

B型细杆六角头法兰面螺栓
Type B hexagon head flange bolts with reduced shank
本标准已废止，现行替代版本为：Q 182-2012
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 16674.1 | ISO 4162 | DIN 6921 |
螺纹尺寸 d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 |
| s | 对边宽度 最大值 | 7 | 8 | 10 | 13 | 15 | 18 | 21 |
| s | 对边宽度 最小值 | 6.64 | 7.64 | 9.64 | 12.57 | 14.57 | 17.57 | 20.48 |
| e | 对角宽 最小值 | 7.44 | 8.56 | 10.8 | 14.08 | 16.32 | 19.68 | 22.94 |
| k | 头部厚度 最大值 | 5.6 | 6.8 | 8.5 | 9.7 | 11.9 | 12.9 | 15.1 |
| dc | 法兰外径 最大值 | 11.4 | 13.6 | 17 | 20.8 | 24.7 | 28.6 | 32.8 |
| r | 过渡圆角 最小值 | 0.1 | 0.1 | 0.15 | 0.2 | 0.25 | 0.3 | 0.35 |
| da | 过渡圆径 最大值 | 6.2 | 7.4 | 10 | 12.6 | 15.2 | 17.7 | 20.7 |
| d1 | 参数值 | 4.5 | 5.4 | 7.2 | 9 | 10.9 | 12.7 | 14.7 |
| ds | max | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
| ds | min | 4.8 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 |
| Lf | max | 1.4 | 2 | 2 | 2 | 3 | 3 | 3 |
Q 182-1999 国家标准规范技术条件与参数矩阵
| 钢 | |||
螺纹 | 公差 |
|
|
标准 | |||
机械性能 | 等级 |
| |
标准 | |||
公差 | 产品等级 |
| |
标准 | |||
表面处理 | 种类 |
|
|
标准 |
| ||
表面缺陷 | |||
验收及包装 | |||
| 1）当可能容纳规定镀层时，允许镀前采用6g级。 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
汽车发动机底盘连接、农业机械强烈振动节点、光伏安装支架导轨自锁防松装配
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：8.8; 10.9 (带防滑花齿/平滑光面)
对应国际/德标：DIN 6921; ISO 4162; ISO 15071; GB/T 16674.1; GB/T 5789
推荐表面防腐：达克罗(防腐涂层);电镀彩锌;镀蓝白锌;热浸镀锌;黑色电泳
全流程工序步骤：
优质碳素钢/合金钢盘条退火 → 酸洗磷化拔丝 → 多工位成型机冷镦六角头与法兰盘 → 搓丝滚丝 → 可控气氛连续网带炉调质热处理 → 达克罗涂覆烘烤或电镀锌 → 除氢退火 → 螺纹与同轴度全检 → 包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
