汽标平台标准档案编号：BJT-QC-Q-178-E3BF
现行有效
Q 178-2012

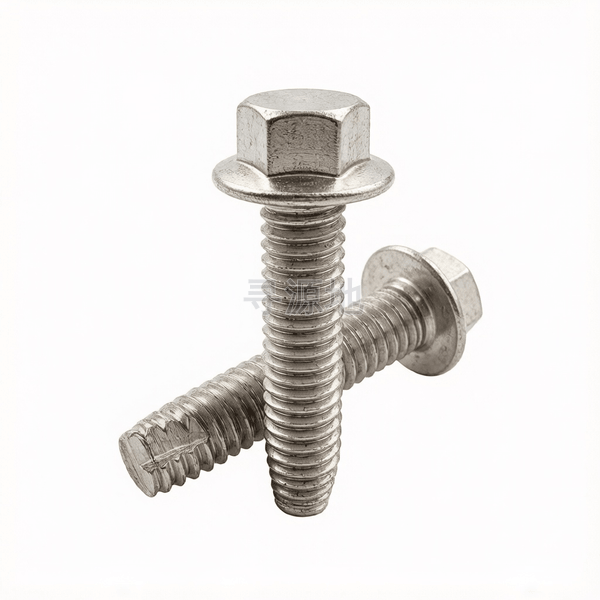

T牙六角法兰面自排屑螺栓
Hexagon flange surface self-debris removal bolts with T-thread
| 德标 DIN | 美标 ASME/ANSI |
|---|---|
| DIN 7516 | ASME B18.6.4 |
螺纹尺寸 d | M6 | M8 | M10 | M12 | |
|---|---|---|---|---|---|
| P | 螺距 | 1 | 1.25 | 1.5 | 1.75 |
| s | 对边宽度 最大值 | 8 | 10 | 13 | 15 |
| s | 对边宽度 最小值 | 7.78 | 9.78 | 12.73 | 14.73 |
| e | 对角宽 最小值 | 8.71 | 10.95 | 14.26 | 16.5 |
| k | 头部厚度 最大值 | 6.9 | 8.5 | 9.7 | 12.1 |
| dc | 法兰外径 最大值 | 13.6 | 17 | 20.8 | 24.7 |
| da | 过渡圆径 最大值 | 6.8 | 9.2 | 11.2 | 13.7 |
| ds | max | 6 | 8 | 10 | 12 |
| ds | min | 5.82 | 7.78 | 9.78 | 11.73 |
| z | max | 5 | 6.25 | 7.5 | 8.75 |
Q 178-2012 国家标准规范技术条件与参数矩阵
表面处理 |
|
|
选用代号 |
|
|
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
压铸铝合金外壳、厚壁工程塑料、较厚钣金机柜自攻切削紧固，防止滑牙与基体胀裂
生产制造工艺与质量控制
产品等级（精度）：A级 (切削自攻级)
常用材料与性能等级：渗碳淬火硬化钢 (表面硬度≥45HRC, 芯部28~38HRC)
对应国际/德标：ASME B18.6.4 (F/T/D/G/BF/BT牙); SAE J933; DIN 7516
推荐表面防腐：镀蓝白锌;镀彩锌;达克罗;黑色磷化;环保三价铬镀锌
全流程工序步骤：
1022A退火线材 → 酸洗轻拉 → 冷镦打头冲十字槽/梅花槽 → 夹尾模冲切排屑切削槽 → 高速搓丝 → 连续网带式渗碳淬火 → 清洗低温回火 → 表面电镀处理 → 恒温去氢退脆烘烤 → 试攻标准钢板破坏力矩检验 → 装盒包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
