Q 151B-2012

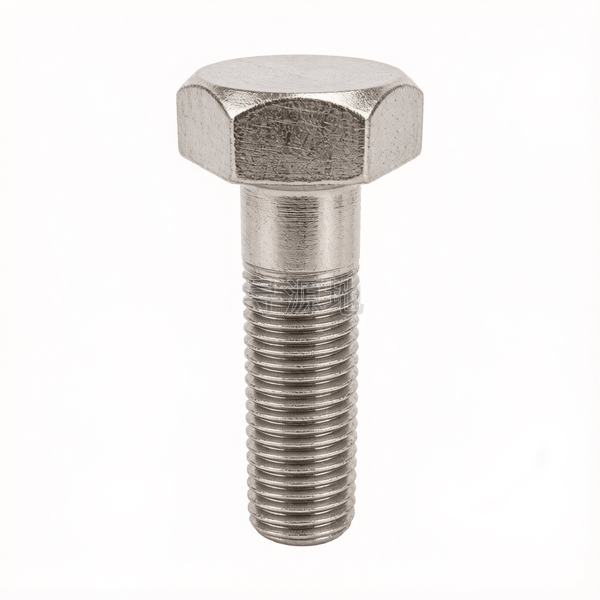

细牙六角头螺栓

Hexagon head bolts with fine pitch thread

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 5783	ISO 4017	DIN 933	ASME B18.2.1

螺纹尺寸 d		M8	M10	M12	M14	M16	M18	M20	M22	M24
P	螺距	1	1	1.25	1.5	1.5	1.5	1.5	1.5	2
s	对边宽度最大值	13	16	18	21	24	27	30	34	36
s	对边宽度最小值	12.73	15.73	17.73	20.67	23.67	26.67	29.67	33.38	35.38
e	对角宽最小值	14.38	17.77	20.03	23.36	26.75	30.14	33.53	37.72	39.98
k	头部厚度最大值	5.45	6.58	7.68	8.98	10.18	11.715	12.715	14.215	15.215
k	头部厚度最小值	5.15	6.22	7.32	8.62	9.82	11.285	12.285	13.785	14.785
r	过渡圆角最小值	0.4	0.4	0.6	0.6	0.6	0.6	0.8	0.8	0.8
da	过渡圆径最大值	9.2	11.2	13.7	15.7	17.7	20.2	22.4	24.4	26.4
ds	max	8	10	12	14	16	18	20	22	24
ds	min	7.78	9.78	11.73	13.73	15.73	17.73	19.67	21.67	23.67

应用热度指数：64

所属工业领域：通用机械/装备制造

核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接

主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体

典型应用节点：

通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧

产品等级（精度）：A级/B级 (GB/T 5783或同等标准)

常用材料与性能等级：4.8; 8.8; 10.9; A2-70

对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑

全流程工序步骤：

盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
