汽标平台标准档案编号：BJT-QC-Q-144-9567
已被 Q 144-2012 替代
替代新版：Q 144-2012→
Q 144-1999

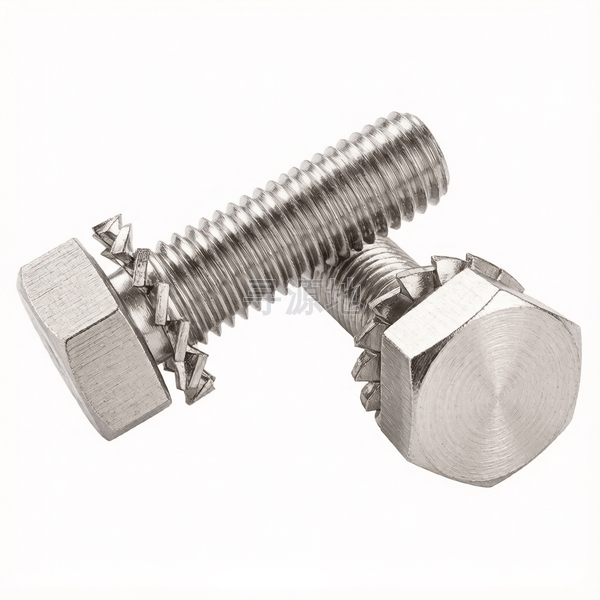

六角头螺栓和外锯齿锁紧垫圈组合
Hexagon head bolt and external teeth serrated lock washer assemblies
本标准已废止，现行替代版本为：Q 144-2012
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 5783 | ISO 4017 | DIN 933 | ASME B18.2.1 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | M8 | M10 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| h | 高度/厚度 | 0.4 | 0.5 | 0.6 | 0.6 | 0.8 | 1 |
| s | 对边宽度 最大值 | 5.5 | 7 | 8 | 10 | 13 | 16 |
| s | 对边宽度 最小值 | 5.2 | 6.64 | 7.64 | 9.64 | 12.57 | 15.57 |
| e | 对角宽 最小值 | 5.98 | 7.5 | 8.63 | 10.89 | 14.2 | 17.59 |
| k | 头部厚度 最大值 | 2.2 | 3 | 3.74 | 4.24 | 5.54 | 6.69 |
| k | 头部厚度 最小值 | 1.8 | 2.6 | 3.26 | 3.76 | 5.06 | 6.11 |
| dc | 法兰外径 最大值 | 6 | 8 | 10 | 11 | 15 | 18 |
| dc | 法兰外径 最小值 | 5.7 | 7.64 | 9.64 | 10.57 | 14.57 | 17.57 |
| d1 | max | 2.83 | 3.78 | 4.75 | 5.71 | 7.64 | 9.59 |
| d1 | min | 2.73 | 3.66 | 4.57 | 5.53 | 7.42 | 9.37 |
| Number | of teeth min | 9 | 11 | 11 | 12 | 14 | 16 |
Q 144-1999 国家标准规范技术条件与参数矩阵
| 材料 | |||
零件 |
|
| |
品种代号 |
|
| |
机械性能 | 等级 |
|
|
标准 |
| ||
表面处理 |
|
| |
其它技术要求 |
|
| |
验收及包装 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
