汽标平台标准档案编号：BJT-QC-Q-141-A258
已被 Q 141-2012 替代
替代新版：Q 141-2012→
Q 141-1999

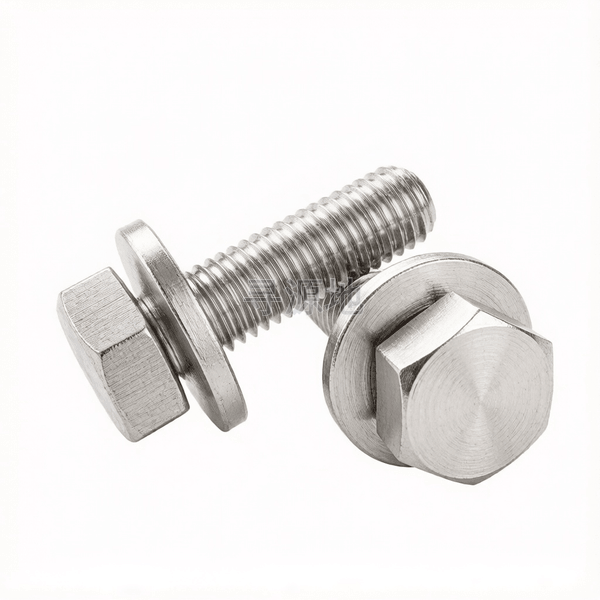

六角螺栓和锥形弹性垫圈组合
Hexagon head bolts and conical spring washers assemblies
本标准已废止，现行替代版本为：Q 141-2012
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 5783 | ISO 4017 | DIN 933 | ASME B18.2.1 |
螺纹尺寸 d | M5 | M6 | M8 | M10 | M12 | |
|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
| h | max | 1.25 | 1.45 | 1.95 | 2.28 | 2.88 |
| h | min | 1.15 | 1.35 | 1.85 | 2.12 | 2.72 |
| h | max | 1.75 | 2 | 2.65 | 3.08 | 3.68 |
| s | 对边宽度 最大值 | 8 | 10 | 13 | 16 | 18 |
| s | 对边宽度 最小值 | 7.64 | 9.64 | 12.57 | 15.57 | 17.57 |
| e | 对角宽 最小值 | 8.63 | 10.89 | 14.2 | 17.59 | 19.85 |
| k | 头部厚度 最大值 | 3.74 | 4.24 | 5.54 | 6.69 | 7.79 |
| k | 头部厚度 最小值 | 3.26 | 3.76 | 5.06 | 6.11 | 7.21 |
| dc | 法兰外径 最大值 | 11 | 12 | 16 | 20 | 24 |
| dc | 法兰外径 最小值 | 10.57 | 11.57 | 15.57 | 19.48 | 23.48 |
| d1 | max | 4.75 | 5.71 | 7.64 | 9.59 | 11.53 |
| d1 | min | 4.57 | 5.53 | 7.42 | 9.37 | 11.26 |
Q 141-1999 国家标准规范技术条件与参数矩阵
| 材料 | |||
零件 |
|
| |
品种代号 |
|
| |
机械性能 | 等级 |
|
|
标准 |
| ||
表面处理 | 种类 |
|
|
标准 |
|
| |
其它技术要求 |
|
| |
验收及包装 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：电子/电器装配
核心连接场景：电器外壳、仪表、汽车内饰、电子设备的快速装配
主要功能用途：螺钉与垫圈预组装为一体，防止垫圈丢失，提高装配效率
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
