汽标平台标准档案编号：BJT-QC-Q-128-1978
现行有效
Q 128-2012

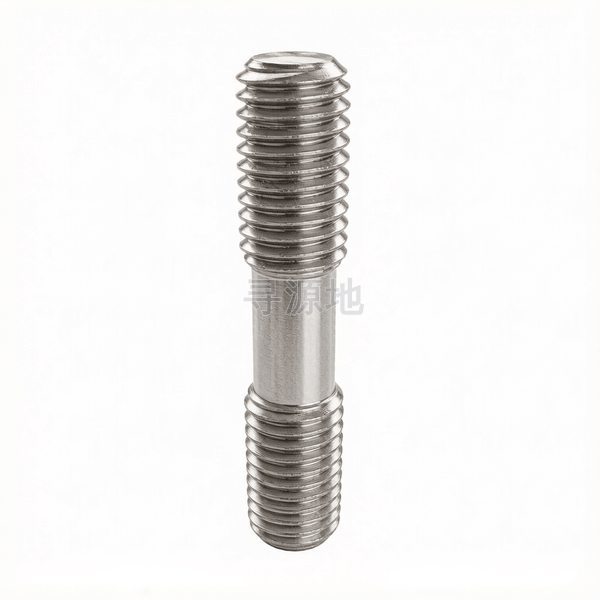

等长双头螺柱
Double end studs(clamping type)
| 国标 GB | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|
| GB/T 901 | DIN 975 | ASME B18.31 |
螺纹尺寸 d | M8 | M10 | M12 | M14 | M16 | |
|---|---|---|---|---|---|---|
| P | 螺距 | 1.25 | 1.5 | 1.75 | 2 | 2 |
| ds | 参数值 | 7.19 | 9.03 | 10.86 | 12.7 | 14.7 |
Q 128-2012 国家标准规范技术条件与参数矩阵
| 材料 | 钢 | |
螺纹 | 公差 |
|
标准 | ||
机械性能 | 等级 |
|
标准 | ||
公差 | 产品等级 |
|
标准 | ||
表面处理 | 种类 |
|
标准 |
| |
表面缺陷 | ||
验收及包装 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械/管道
核心连接场景：管道法兰连接、气缸盖固定、厚连接件单侧装配
主要功能用途：两端螺纹分别连接两个零件，用于一端无法穿螺栓的盲孔或厚连接件场景
典型应用节点：
石化高压管路厚法兰通穿对夹固定、大型柴油机气缸盖盲孔固定、建筑暖通管道吊装
生产制造工艺与质量控制
产品等级（精度）：B级 / A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; 10.9; B7/2H (美标高压级); 35CrMoA; 304/316
对应国际/德标：GB/T 901; DIN 975; DIN 976; DIN 938~939; ASME B18.31
推荐表面防腐：本色浸防锈油;氧化发黑;镀锌钝化;热浸镀锌;特氟龙涂层
全流程工序步骤：
优质圆钢/合金盘圆矫直 → 精密定尺无屑切断机切断 → 两端数控专用机倒角 → 双向两轴液压滚丝机精密滚丝 → 中频或网带炉调质热处理 → 表面发黑/热镀锌/特氟龙涂层 → 超声波无损探伤抽检 → 木箱防弯装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
