汽标平台标准档案编号：BJT-QC-Q-125-7605
已被 Q 125-2012 替代
替代新版：Q 125-2012→
Q 125-1999

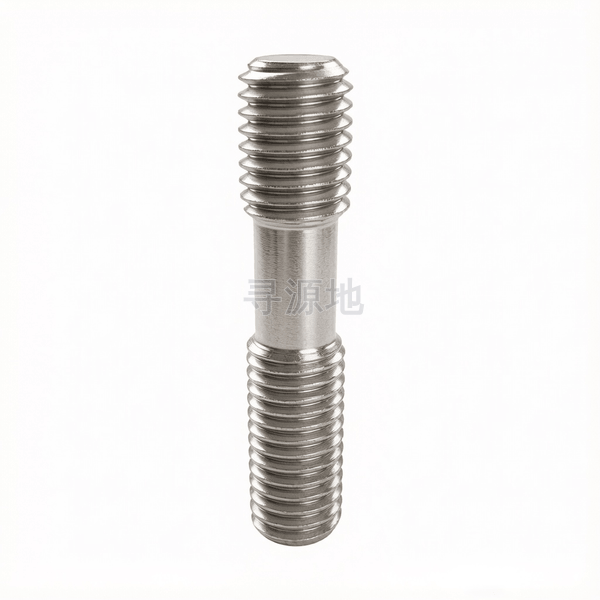

双头螺柱 b1=1.25d
Double end studs b1=1.25d
本标准已废止，现行替代版本为：Q 125-2012
前往新版标准→
| 国标 GB | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|
| GB/T 901 | DIN 975 | ASME B18.31 |
螺纹尺寸 d | M18 | M20 | M22 | M24 | |
|---|---|---|---|---|---|
| P | 螺距 | 1.5 | 1.5 | 1.5 | 2 |
| b1 | max | 23.05 | 26.05 | 29.05 | 31.05 |
| b1 | min | 20.95 | 23.95 | 26.95 | 28.95 |
| ds | 参数值 | 16.38 | 18.38 | 20.38 | 22.05 |
Q 125-1999 国家标准规范技术条件与参数矩阵
| 钢 | |||
螺纹 | 公差 |
|
|
标准 | |||
机械性能 | 等级 |
| |
标准 | |||
公差 | 产品等级 |
| |
标准 | |||
表面处理 | 种类 |
|
|
标准 |
| ||
表面缺陷 | |||
验收及包装 | |||
| 注：当可能容纳规定镀层时，允许镀前采用6g。 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械/管道
核心连接场景：管道法兰连接、气缸盖固定、厚连接件单侧装配
主要功能用途：两端螺纹分别连接两个零件，用于一端无法穿螺栓的盲孔或厚连接件场景
典型应用节点：
石化高压管路厚法兰通穿对夹固定、大型柴油机气缸盖盲孔固定、建筑暖通管道吊装
生产制造工艺与质量控制
产品等级（精度）：B级 / A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; 10.9; B7/2H (美标高压级); 35CrMoA; 304/316
对应国际/德标：GB/T 901; DIN 975; DIN 976; DIN 938~939; ASME B18.31
推荐表面防腐：本色浸防锈油;氧化发黑;镀锌钝化;热浸镀锌;特氟龙涂层
全流程工序步骤：
优质圆钢/合金盘圆矫直 → 精密定尺无屑切断机切断 → 两端数控专用机倒角 → 双向两轴液压滚丝机精密滚丝 → 中频或网带炉调质热处理 → 表面发黑/热镀锌/特氟龙涂层 → 超声波无损探伤抽检 → 木箱防弯装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
