Q 118-2012

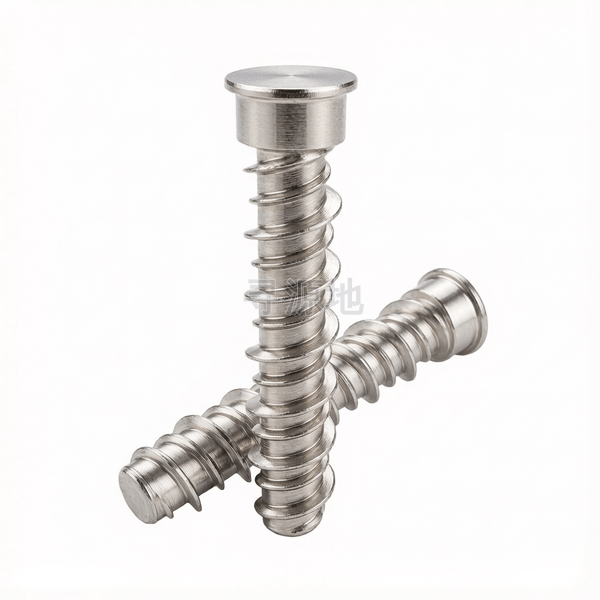

塑料用焊接螺柱
Weld studs for plastics
| 国标 GB | 国际 ISO |
|---|---|
| GB/T 10433 | ISO 13918 |
螺纹尺寸 d | NST5 | |
|---|---|---|
| P | 螺距 | 1.6 |
| k | 头部厚度 最大值 | 0.85 |
| k | 头部厚度 最小值 | 0.55 |
| dk | 头部外径 最大值 | 6.3 |
| dk | 头部外径 最小值 | 5.7 |
| a | 末端距 最大值 | 3 |
| ds | max | 5.1 |
| ds | min | 4.85 |
| z | max | 3.6 |
Q 118-2012 国家标准规范技术条件与参数矩阵
表面处理 |
|
|
|
选用代号 |
|
|
|
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械/管道
核心连接场景：管道法兰连接、气缸盖固定、厚连接件单侧装配
主要功能用途：两端螺纹分别连接两个零件，用于一端无法穿螺栓的盲孔或厚连接件场景
典型应用节点：
钢-混凝土组合梁剪切连接、工业厂房楼承板压型钢板栓钉焊、船舶甲板耐磨板穿孔焊接
生产制造工艺与质量控制
产品等级（精度）：焊接加工级 (GB/T 10433 / ISO 13918)
常用材料与性能等级：ML15; ML18; Q235; 304不锈钢 (抗拉≥400MPa)
对应国际/德标：ISO 13918; GB/T 10433; AWS D1.1
推荐表面防腐：镀铜;本色酸洗防锈油;镀锌(非焊接端)
全流程工序步骤：
低碳钢盘圆退火 → 酸洗磷化 → 冷拔拉丝 → 多工位冷镦成型法兰头与钉杆 → 底部冲凹坑压装纯铝引弧球(焊豆) → 去油清洗 → 微镀铜防锈处理 → 配装陶瓷磁环 → 密封装箱入库
