汽标平台标准档案编号：BJT-QC-Q-110-502E
已被 Q 110-2012 替代
替代新版：Q 110-2012→
Q 110-1999

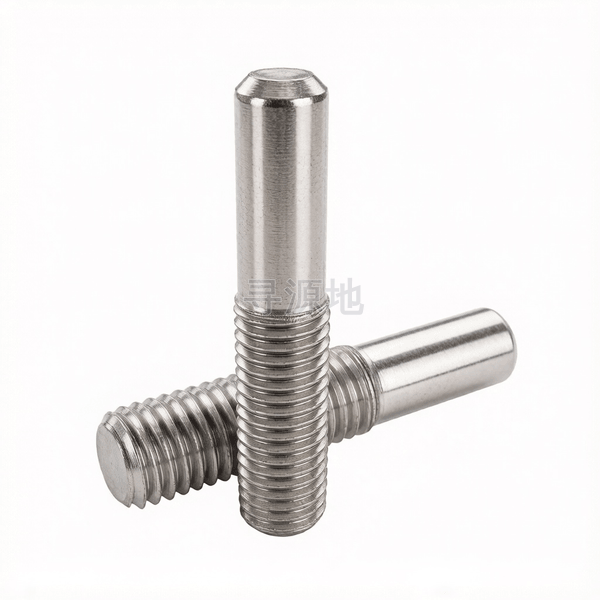

手工焊用焊接螺柱
Weld studs for manual welding
本标准已废止，现行替代版本为：Q 110-2012
前往新版标准→
| 国标 GB | 国际 ISO |
|---|---|
| GB/T 10433 | ISO 13918 |
螺纹尺寸 d | M6 | M8 | M10 | M12 | M14 | M16 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 |
| ds | 参数值 | 5.35 | 7.19 | 9.03 | 10.86 | 12.7 | 14.7 |
Q 110-1999 国家标准规范技术条件与参数矩阵
| 材料 | ||
材料 |
| |
螺纹 | 公差 |
|
标准 | ||
机械性能 | 等级 |
|
标准 | ||
表面处理 |
| |
验收及包装 | ||
| ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械/管道
核心连接场景：管道法兰连接、气缸盖固定、厚连接件单侧装配
主要功能用途：两端螺纹分别连接两个零件，用于一端无法穿螺栓的盲孔或厚连接件场景
典型应用节点：
钢-混凝土组合梁剪切连接、工业厂房楼承板压型钢板栓钉焊、船舶甲板耐磨板穿孔焊接
生产制造工艺与质量控制
产品等级（精度）：焊接加工级 (GB/T 10433 / ISO 13918)
常用材料与性能等级：ML15; ML18; Q235; 304不锈钢 (抗拉≥400MPa)
对应国际/德标：ISO 13918; GB/T 10433; AWS D1.1
推荐表面防腐：镀铜;本色酸洗防锈油;镀锌(非焊接端)
全流程工序步骤：
低碳钢盘圆退火 → 酸洗磷化 → 冷拔拉丝 → 多工位冷镦成型法兰头与钉杆 → 底部冲凹坑压装纯铝引弧球(焊豆) → 去油清洗 → 微镀铜防锈处理 → 配装陶瓷磁环 → 密封装箱入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
