波兰标平台标准档案编号：BJT-PN-PN-85111-1-4BA4
现行有效
PN 85111-1

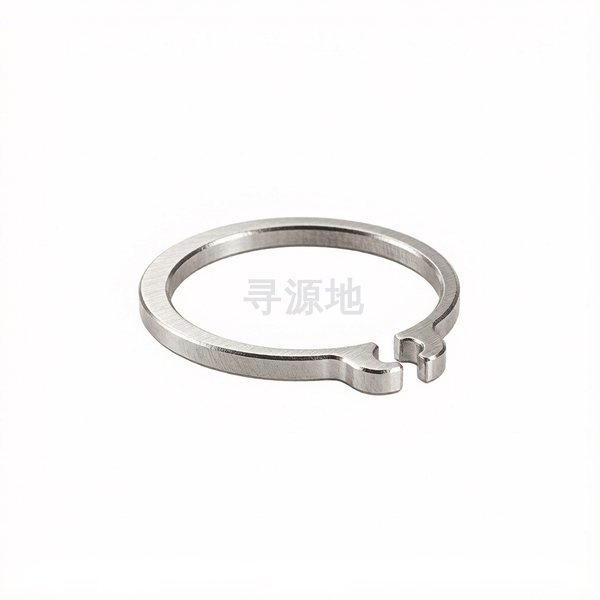

普通型轴用挡圈(图1，d≤9mm)
Circlips retaining rings for shafts，Normal type-Figure 1，d≤9mm
螺纹尺寸 d | Φ3 | Φ4 | Φ5 | Φ6 | Φ7 | Φ8 | Φ9 | |
|---|---|---|---|---|---|---|---|---|
| h | max | 0.4 | 0.4 | 0.6 | 0.7 | 0.8 | 0.8 | 1 |
| h | min | 0.35 | 0.35 | 0.55 | 0.65 | 0.75 | 0.75 | 0.94 |
| d | 大径 最大值 | 2.74 | 3.74 | 4.74 | 5.64 | 6.56 | 7.46 | 8.46 |
| d | 大径 最小值 | 2.55 | 3.55 | 4.55 | 5.45 | 6.32 | 7.22 | 8.22 |
| b1 | max | 1.9 | 2.2 | 2.5 | 2.7 | 3.1 | 3.2 | 3.3 |
| d1 | min | 1 | 1 | 1 | 1.2 | 1.2 | 1.2 | 1.2 |
该标准（PN 85111-1）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级高精冲压定型级
推荐性能等级65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢
表面处理规范表面磷化涂防锈油;氧化发黑浸油;达克罗涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械锁紧
核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位
主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动
典型应用节点：
传动轴齿轮与轴承轴向卡槽限位、液压缸活塞限位锁死、销轴两端防轴向脱出
生产制造工艺与质量控制
产品等级（精度）：高精冲压定型级
常用材料与性能等级：65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢
对应国际/德标：GB/T 893 (孔用); GB/T 894 (轴用); DIN 471; DIN 472; DIN 6799
推荐表面防腐：表面磷化涂防锈油;氧化发黑浸油;达克罗涂层
全流程工序步骤：
优质高碳弹簧钢带开卷 → 多工位精密级进模高速冲裁下料 → 超声波清洗除油 → 保护气氛网带炉淬火定型与回火 → 表面防锈磷化发黑 → 浸润脱水防锈油 → 弹性闭合疲劳抽检 → 成串穿线或纸盒包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
