波兰标平台标准档案编号：BJT-PN-PN-85023-93B7
现行有效
PN 85023

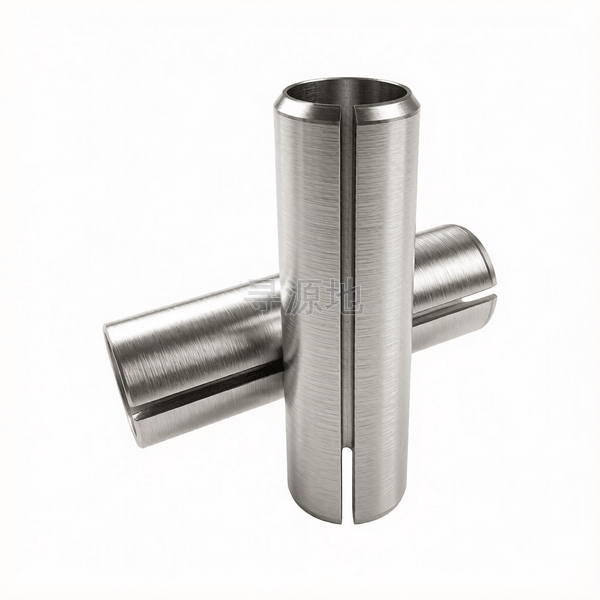

重型开槽弹性圆柱销
Spring-type straight pins-Slotted, heavy duty
螺纹尺寸 d | Φ1 | Φ1.5 | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | Φ4.5 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ13 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.75 | 0.8 | 1 | 1 | 1.2 | 1.5 | 2 | 2.5 | 2.5 |
| c | 倒角高 最大值 | 0.35 | 0.45 | 0.55 | 0.6 | 0.7 | 0.8 | 0.85 | 1 | 1.1 | 1.4 | 2 | 2.4 | 2.4 | 2.4 |
| c | 倒角高 最小值 | 0.15 | 0.25 | 0.35 | 0.4 | 0.5 | 0.6 | 0.65 | 0.8 | 0.9 | 1.2 | 1.6 | 2 | 2 | 2 |
| d | 大径 最大值 | 1.3 | 1.8 | 2.4 | 2.9 | 3.5 | 4 | 4.6 | 5.1 | 5.6 | 6.7 | 8.8 | 10.8 | 12.8 | 13.8 |
| d | 大径 最小值 | 1.2 | 1.7 | 2.3 | 2.8 | 3.3 | 3.8 | 4.4 | 4.9 | 5.4 | 6.4 | 8.5 | 10.5 | 12.5 | 13.5 |
| d1 | 参数值 | 0.8 | 1.1 | 1.5 | 1.8 | 2.1 | 2.3 | 2.8 | 2.9 | 3.4 | 4 | 5.5 | 6.5 | 7.5 | 8.5 |
| Shear | load double shear KN min | 0.7 | 1.58 | 2.82 | 4.38 | 6.32 | 9.06 | 11.24 | 15.36 | 17.54 | 26.04 | 42.76 | 70.16 | 104.1 | 115.1 |
该标准（PN 85023）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级弹性冲卷标准级
推荐性能等级65Mn弹簧钢 (44~51HRC); 不锈钢
表面处理规范氧化发黑涂防锈油;磷化浸油;镀锌钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
机床手柄铰接销、剪切安全过载销、高振动装配孔中自动收缩过盈卡紧防脱
生产制造工艺与质量控制
产品等级（精度）：弹性冲卷标准级
常用材料与性能等级：65Mn弹簧钢 (44~51HRC); 不锈钢
对应国际/德标：GB/T 879; DIN 1481; ISO 8752; DIN 7346
推荐表面防腐：氧化发黑涂防锈油;磷化浸油;镀锌钝化
全流程工序步骤：
高碳弹簧钢带矫平 → 精密冲床连续切倒角剪切下料 → 卷制模具高速成型圆管带纵缝 → 热处理保护网带炉淬火回火 → 发黑或磷化防锈处理 → 脱水浸油 → 外径弹性回复率抽检 → 纸盒包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
