PN 85022

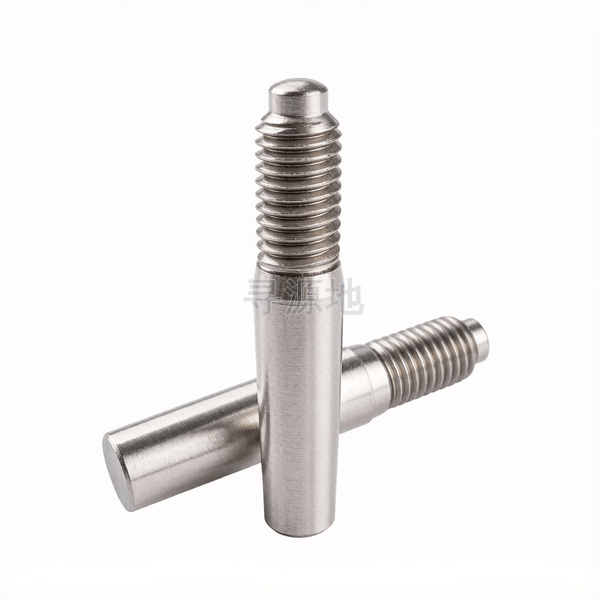

不淬硬螺尾锥销
Taper pins with external thread,unhardened
螺纹尺寸 d | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ16 | Φ20 | |
|---|---|---|---|---|---|---|---|---|
| b | max | 15.6 | 20 | 24.5 | 27 | 30.5 | 39 | 39 |
| b | min | 14 | 18 | 22 | 24 | 27 | 35 | 35 |
| d | 大径 最大值 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| d | 大径 最小值 | 4.952 | 5.952 | 7.942 | 9.942 | 11.93 | 15.93 | 19.916 |
| a | 末端距 最大值 | 2.4 | 3 | 4 | 4.5 | 5.3 | 6 | 6 |
| d1 | 参数值 | — | — | — | — | — | — | — |
| dp | max | 3.5 | 4 | 5.5 | 7 | 8.5 | 12 | 12 |
| dp | min | 3.25 | 3.7 | 5.2 | 6.6 | 8.1 | 11.5 | 11.5 |
| P1 | 参数值 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 |
| z | max | 1.5 | 1.75 | 2.25 | 2.75 | 3.25 | 4.3 | 4.3 |
| z | min | 1.25 | 1.5 | 2 | 2.5 | 3 | 4 | 4 |
该标准（PN 85022）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级精密加工级 (外圆公差 m6, h8, 1:50锥度)
推荐性能等级45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
表面处理规范表面发黑涂油;超声波脱脂微油;本色高精研磨
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴
生产制造工艺与质量控制
产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)
常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338
推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨
全流程工序步骤：
冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
