PN 82307

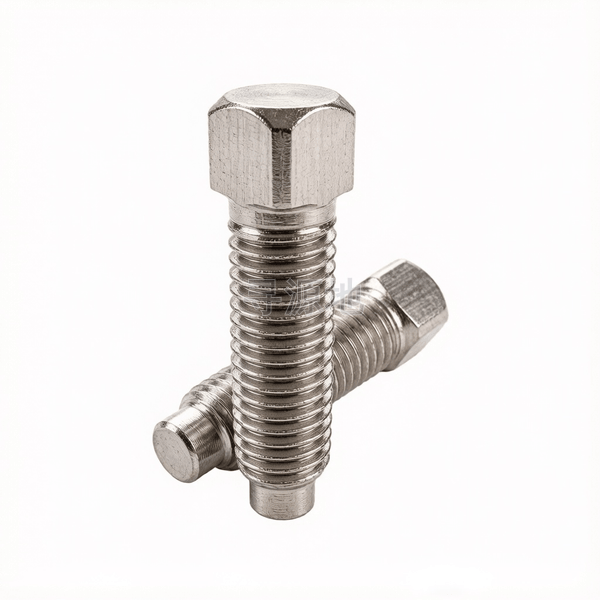

四方头圆柱端紧定螺钉

Square head set screws with dog point

国标 GB	国际 ISO	德标 DIN
GB/T 77~80	ISO 4026~4029	DIN 913

螺纹尺寸 d		M5	M6	M8	M10	M12	M16	M20	M24
P	螺距	0.8	1	1.25	1.5	1.75	2	2.5	3
s	对边宽度最大值	5	6	8	10	13	17	22	24
s	对边宽度最小值	4.82	5.82	7.78	9.78	12.73	16.73	21.67	23.67
e	max	6.5	8	10	13	17	21	27	32
e	对角宽最小值	5.92	7.42	9.42	12.3	16.3	20.16	26.16	31
k	头部厚度最大值	5.15	6.15	8.18	10.18	12.21	16.21	20.26	22.26
k	头部厚度最小值	4.85	5.85	7.82	9.82	11.79	15.79	19.74	21.74
r	过渡圆角最小值	0.2	0.25	0.4	0.4	0.6	0.6	0.8	0.8
dp	max	3.5	4	5.5	7	8.5	12	15	18
dp	min	3.32	3.82	5.32	6.78	8.28	11.73	14.73	17.73
z	max	1.5	1.75	2.25	2.75	3.25	4.3	5.3	6.3
z	min	1.25	1.5	2	2.5	3	4	5	6

该标准（PN 82307）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：63

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
