波兰标平台标准档案编号：BJT-PN-PN-82281-A24B
现行有效
PN 82281

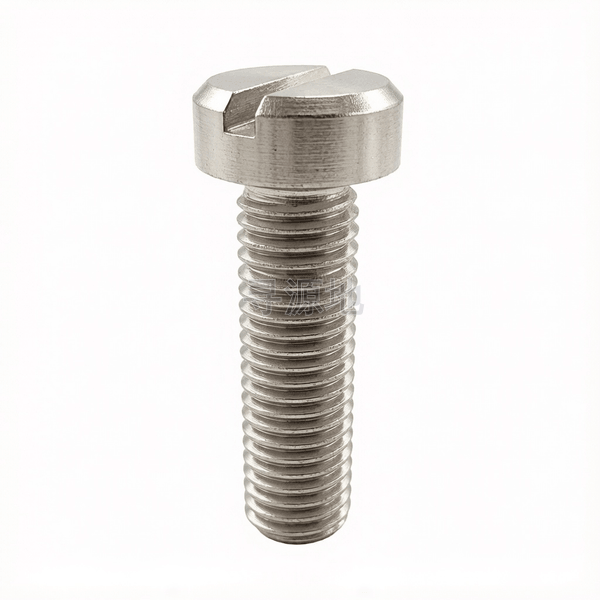

开槽小盘头螺钉
Slotted small pan head screws
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 |
螺纹尺寸 d | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| k | 头部厚度 最大值 | 1.12 | 1.32 | 1.62 | 1.92 | 2.12 | 2.52 | 2.82 | 3.25 | 3.95 | 4.75 |
| k | 头部厚度 最小值 | 0.88 | 1.08 | 1.38 | 1.68 | 1.88 | 2.28 | 2.58 | 2.95 | 3.65 | 4.45 |
| dk | 头部外径 最大值 | 2.3 | 2.8 | 3.5 | 4 | 4.5 | 5.5 | 6.5 | 8 | 10 | 13 |
| dk | 头部外径 最小值 | 2.16 | 2.66 | 3.32 | 3.82 | 4.32 | 5.32 | 6.28 | 7.78 | 9.78 | 12.73 |
| r | 过渡圆角 最大值 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 |
| t | max | 0.7 | 0.8 | 0.95 | 1.15 | 1.3 | 1.5 | 1.6 | 1.9 | 2.4 | 2.8 |
| t | min | 0.5 | 0.6 | 0.75 | 0.9 | 1 | 1.2 | 1.3 | 1.5 | 1.9 | 2.3 |
| n | max | 0.5 | 0.5 | 0.6 | 0.7 | 0.7 | 0.8 | 1 | 1.2 | 1.51 | 1.91 |
| n | min | 0.36 | 0.36 | 0.46 | 0.56 | 0.56 | 0.66 | 0.86 | 1.06 | 1.26 | 1.66 |
该标准（PN 82281）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
