波兰标平台标准档案编号：BJT-PN-PN-82268-60C1
现行有效
PN 82268

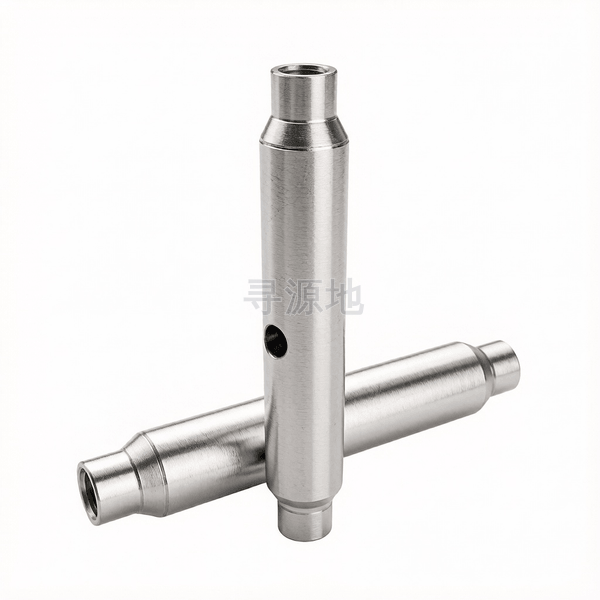

钢管材或钢棒材制套筒螺母(M6至M48)
Turnbuckles made from steel tubes or round steel bars-M6 to M48
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 |
螺纹尺寸 d | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M27 | M30 | M36 | M42 | M48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3 | 3.5 | 4 | 4.5 | 5 |
| c | 倒角高 | 2.9 | 3.6 | 4 | 4 | 4.5 | 5 | 5.6 | 5.6 | 6.3 | 8 | 8.8 | 10 |
| l | 公称长度 | 110 | 110 | 125 | 125 | 170 | 200 | 255 | 255 | 255 | 295 | 330 | 355 |
| d0 | max | 6.3 | 8.5 | 8.5 | 10.5 | 10.5 | 12.5 | 12.5 | 12.5 | 16.5 | 16.5 | 20.5 | 20.5 |
| d0 | min | 5.7 | 7.5 | 7.5 | 9.5 | 9.5 | 11.5 | 11.5 | 11.5 | 15.5 | 15.5 | 19.5 | 19.5 |
| d1 | 参数值 | 17.2 | 17.2 | 21.3 | 25 | 30 | 33.7 | 42.4 | 42.4 | 51 | 63.5 | 70 | 82.5 |
| z | 参数值 | 7.5 | 10 | 12 | 15 | 20 | 24 | 29 | 40 | 36 | 43 | 51 | 58 |
该标准（PN 82268）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
