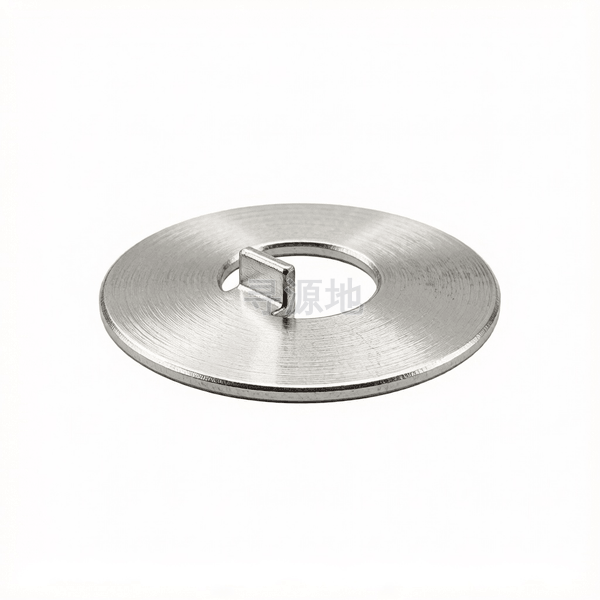

PN 82016

内舌止动垫圈

Internal tab washers

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 818	ISO 7045	DIN 7985	ASME B18.6.3

螺纹尺寸 d		Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50	Φ52	Φ55	Φ58	Φ60	Φ62	Φ65	Φ68	Φ70	Φ72	Φ75	Φ80	Φ85	Φ90	Φ95	Φ100	Φ105	Φ110	Φ115	Φ120	Φ125	Φ130	Φ140	Φ150	Φ160	Φ170	Φ180	Φ190	Φ200
h	高度/厚度	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1	1	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5
H	高度/厚度	2.5	2.5	3	3	3	3	4	4	4	4	5	5	5	5	5	5	5	5	5	5	5	6	6	6	6	6	6	6	6	7	7	7	7	7	8	8	8	8	8	8	8	8	8	8	10	10	10	10	10
dc	法兰外径最大值	16	20	25	28	30	32	34	36	40	42	45	50	50	52	55	58	62	62	68	75	75	80	80	90	90	95	95	100	100	110	110	115	120	130	135	145	155	155	165	165	180	180	195	205	220	230	245	260	270
dc	法兰外径最小值	15.89	19.87	24.87	27.87	29.87	31.84	33.84	35.84	39.84	41.84	44.84	49.84	49.84	51.81	54.81	57.81	61.81	61.81	67.81	74.81	74.81	79.81	79.81	89.78	89.78	94.78	94.78	99.78	99.78	109.78	109.78	114.78	119.78	129.75	134.75	144.75	154.75	154.75	164.75	164.75	179.75	179.75	194.71	204.71	219.71	229.71	244.71	259.68	269.68
L	max	3.975	5.975	7.49	9.39	11.51	13.61	15.51	17.61	19.63	21.73	23.63	25.63	27.63	29.73	32.76	35.46	37.46	39.46	42.56	45.56	47.56	49.46	53.09	55.49	57.49	59.49	62.59	65.59	67.59	69.09	72.09	77.09	82.12	87.12	92.02	97.12	102.22	107.22	112.22	117.22	122.25	127.25	137.25	147.25	157.25	167.25	177.25	187.29	197.29
L	min	3.9	5.9	7.4	9.3	11.4	13.5	15.4	17.5	19.5	21.6	23.5	25.5	27.5	29.6	32.6	35.3	37.3	39.3	42.4	45.4	47.4	49.3	52.9	55.3	57.3	59.3	62.4	65.4	67.4	68.9	71.9	76.9	81.9	86.9	91.8	96.9	102	107	112	117	122	127	137	147	157	167	177	187	197
d1	max	6.09	8.09	10.11	12.11	14.11	16.11	18.11	20.13	22.13	24.13	26.13	28.13	30.13	32.16	35.16	38.16	40.16	42.16	45.16	48.16	50.16	52.19	55.19	58.19	60.19	62.19	65.19	68.19	70.19	72.19	75.19	80.19	85.22	90.22	95.22	100.22	105.22	110.22	115.22	120.22	125.25	130.25	140.25	150.25	160.25	170.25	180.25	190.29	200.29
d1	min	6	8	10	12	14	16	18	20	22	24	26	28	30	32	35	38	40	42	45	48	50	52	55	58	60	62	65	68	70	72	75	80	85	90	95	100	105	110	115	120	125	130	140	150	160	170	180	190	200
n	max	2.94	2.94	3.93	4.93	4.93	4.93	5.93	5.93	5.93	5.93	6.92	6.92	6.92	6.92	6.92	7.92	7.92	7.92	7.92	7.92	7.92	9.92	9.92	9.92	9.92	9.92	9.92	9.92	9.92	9.92	9.92	9.92	9.92	9.92	11.905	11.905	11.905	11.905	11.905	11.905	11.905	11.905	11.905	11.905	11.905	11.905	11.905	11.905	11.905
n	min	2.88	2.88	3.855	4.855	4.855	4.855	5.855	5.855	5.855	5.855	6.83	6.83	6.83	6.83	6.83	7.83	7.83	7.83	7.83	7.83	7.83	9.83	9.83	9.83	9.83	9.83	9.83	9.83	9.83	9.83	9.83	9.83	9.83	9.83	11.795	11.795	11.795	11.795	11.795	11.795	11.795	11.795	11.795	11.795	11.795	11.795	11.795	11.795	11.795

该标准（PN 82016）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

工程应用场景与制造工艺画像

应用热度指数：67

行业工况与连接用途

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固

生产制造工艺与质量控制

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

全流程工序步骤：

碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱

具备本标准生产与现货能力的源头企业推荐

在全国企业名录中查看更多

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

发布本标准采购需求

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
