波兰标平台标准档案编号：BJT-PN-PN-82007-321A
现行有效
PN 82007

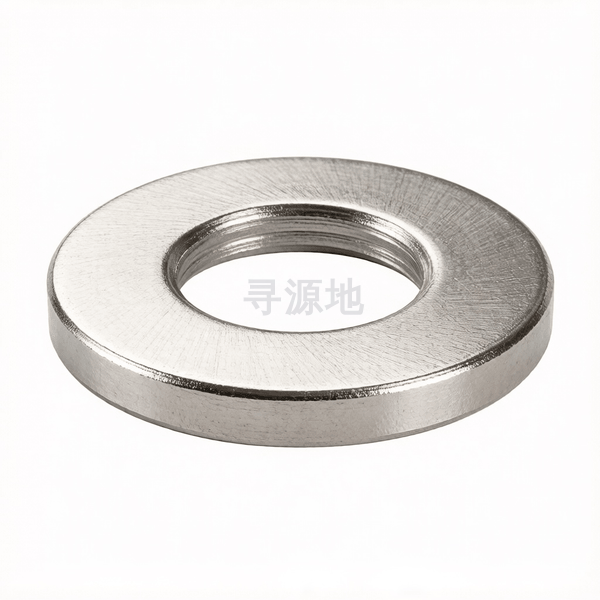

平垫圈多用于圆柱头螺钉
Washers for cheese head screws
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 |
螺纹尺寸 d | Φ1 | Φ1.2 | Φ1.4 | Φ1.6 | Φ1.8 | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ24 | Φ30 | Φ36 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.55 | 0.55 | 0.55 | 0.55 | 1.1 | 1.8 | 1.8 | 1.8 | 2.2 | 2.7 | 2.7 | 2.7 | 3.3 | 4.3 | 4.3 | 5.6 |
| h | min | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.45 | 0.45 | 0.45 | 0.45 | 0.9 | 1.4 | 1.4 | 1.4 | 1.8 | 2.3 | 2.3 | 2.3 | 2.7 | 3.7 | 3.7 | 4.4 |
| dc | 法兰外径 最大值 | 2.5 | 3 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 7 | 8 | 9 | 11 | 15 | 18 | 20 | 24 | 28 | 30 | 34 | 39 | 50 | 58 |
| dc | 法兰外径 最小值 | 2.25 | 2.75 | 2.75 | 3.2 | 3.7 | 4.2 | 4.7 | 5.7 | 6.64 | 7.64 | 8.64 | 10.57 | 14.57 | 17.57 | 19.48 | 23.48 | 27.48 | 29.48 | 33.38 | 36.38 | 49.38 | 56.8 |
| d | 大径 最大值 | 1.24 | 1.44 | 1.64 | 1.84 | 2.14 | 2.34 | 2.84 | 3.38 | 3.88 | 4.48 | 5.48 | 6.62 | 8.62 | 10.77 | 13.27 | 15.27 | 17.27 | 19.33 | 21.33 | 25.33 | 31.39 | 37.62 |
| d | 大径 最小值 | 1.1 | 1.3 | 1.5 | 1.7 | 2 | 2.2 | 2.7 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 25 | 31 | 37 |
该标准（PN 82007）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
