波兰标平台标准档案编号：BJT-PN-PN-82005-F905
现行有效
PN 82005

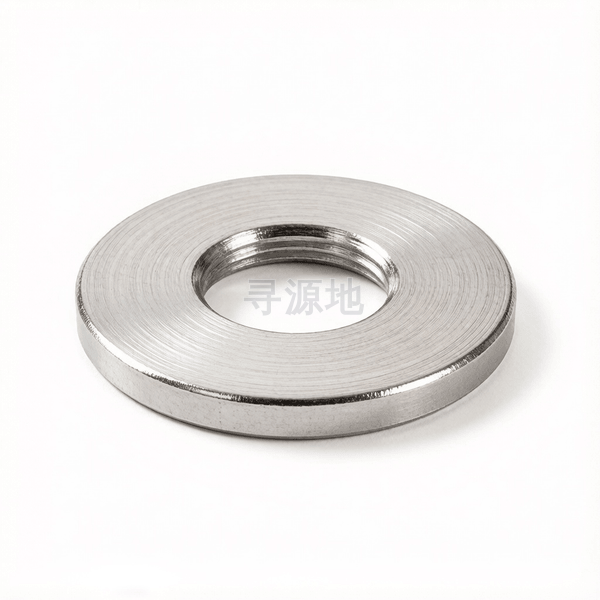

平垫圈
Plain washers-Normal series
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 |
螺纹尺寸 d | Φ1.6 | Φ2 | Φ2.5 | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ16 | Φ20 | Φ24 | Φ30 | Φ36 | Φ42 | Φ48 | Φ56 | Φ64 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 0.4 | 0.4 | 0.6 | 0.6 | 1 | 1.2 | 1.9 | 1.9 | 2.3 | 2.8 | 3.6 | 3.6 | 4.6 | 4.6 | 6 | 9.2 | 9.2 | 11.2 | 11.2 |
| h | min | 0.2 | 0.2 | 0.4 | 0.4 | 0.6 | 0.8 | 1.3 | 1.3 | 1.7 | 2.2 | 2.4 | 2.4 | 3.4 | 3.4 | 4 | 6.8 | 6.8 | 8.8 | 8.8 |
| dc | 法兰外径 最大值 | 4 | 5 | 6 | 7 | 9 | 10 | 12 | 16 | 20 | 24 | 30 | 37 | 44 | 56 | 66 | 78 | 92 | 105 | 115 |
| dc | 法兰外径 最小值 | 3.25 | 4.25 | 5.25 | 6.1 | 8.1 | 9.1 | 10.9 | 14.9 | 18.7 | 22.7 | 28.7 | 35.4 | 42.4 | 54.1 | 64.1 | 76.1 | 89.8 | 102.8 | 112.8 |
| d | 大径 最大值 | 2.05 | 2.65 | 3.15 | 3.7 | 4.8 | 5.8 | 6.96 | 9.36 | 11.43 | 13.93 | 17.93 | 22.52 | 26.52 | 33.62 | 40 | 46 | 53.2 | 63.2 | 71.2 |
| d | 大径 最小值 | 1.8 | 2.4 | 2.9 | 3.4 | 4.5 | 5.5 | 6.6 | 9 | 11 | 13.5 | 17.5 | 22 | 26 | 33 | 39 | 45 | 52 | 62 | 70 |
该标准（PN 82005）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
