法标平台标准档案编号：BJT-NF-E27-627D-25A7
现行有效
NF E27-627D

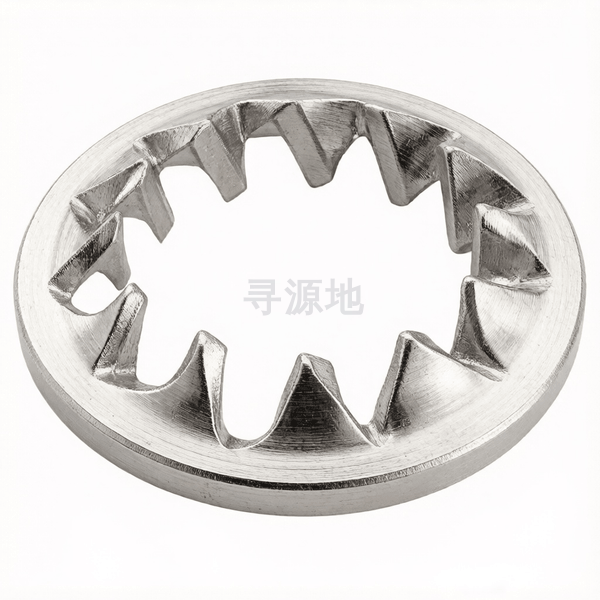

内锯齿锁紧垫圈(V型)
Serrated lock washer V form
| 国标 GB | 国际 ISO | 德标 DIN | 法标 NF |
|---|---|---|---|
| GB/T 97.1 | ISO 7089 | DIN 125A | NF E27-627D |
螺纹尺寸 d | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | Φ5 | Φ6 | Φ7 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 1.2 | 1.5 | 1.7 | 2 | 2.2 | 2.5 | 3.2 | 3.6 | 4.1 | 4.8 | 6.1 | 7.1 | 8.2 |
| dc | 法兰外径 | 4.5 | 5.5 | 6 | 7 | 8 | 10 | 12 | 14 | 15.5 | 19 | 23 | 27 | 31 |
| d | 大径 最大值 | 2.35 | 2.85 | 3.4 | 3.9 | 4.5 | 5.5 | 6.66 | 7.66 | 8.66 | 10.83 | 12.83 | 14.83 | 16.83 |
| d | 大径 最小值 | 2.1 | 2.6 | 3.1 | 3.6 | 4.2 | 5.2 | 6.3 | 7.3 | 8.3 | 10.4 | 12.4 | 14.4 | 16.4 |
该标准（NF E27-627D）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
