法标平台标准档案编号：BJT-NF-E27-620D-9C57
现行有效
NF E27-620D

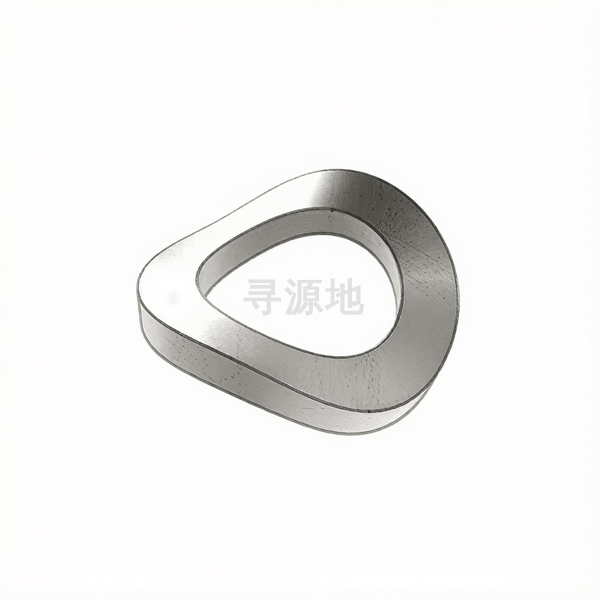

波形弹簧垫圈
Wave spring locking washer
| 国标 GB | 德标 DIN | 法标 NF |
|---|---|---|
| GB/T 93 | DIN 127B | NF E27-620D |
螺纹尺寸 d | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | Φ5 | Φ6 | Φ7 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b | max | 1.15 | 1.15 | 1.4 | 1.4 | 2.35 | 2.35 | 2.8 | 3.3 | 4.3 | 5.25 | 5.5 | 6.5 | 6.5 | 7.5 | 7.5 | 8.5 | 9.5 |
| h | 高度/厚度 | 0.3 | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1 | 1.2 | 1.5 | 1.5 | 1.5 | 1.6 | 1.8 | 1.8 |
| h | max | 0.9 | 1.1 | 1.3 | 1.3 | 1.4 | 1.7 | 2.2 | 2.2 | 2.75 | 3.15 | 3.65 | 4.3 | 5.1 | 5.1 | 5.9 | 5.9 | 7.5 |
| h | min | 0.7 | 0.9 | 1.1 | 1.1 | 1.2 | 1.5 | 2 | 2 | 2.45 | 2.85 | 3.35 | 3.9 | 4.5 | 4.5 | 5.1 | 5.1 | 6.5 |
| dc | 法兰外径 | 4.5 | 5 | 6 | 6.5 | 9 | 10 | 12 | 14 | 17 | 21 | 24 | 28 | 30 | 34 | 36 | 40 | 44 |
| d | 大径 最小值 | 2.2 | 2.7 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 |
该标准（NF E27-620D）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准弹性级
推荐性能等级65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
表面处理规范氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退
生产制造工艺与质量控制
产品等级（精度）：标准弹性级
常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)
推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
全流程工序步骤：
扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
