法标平台标准档案编号：BJT-NF-E25-801-8-81A3
现行有效
NF E25-801-8-2008

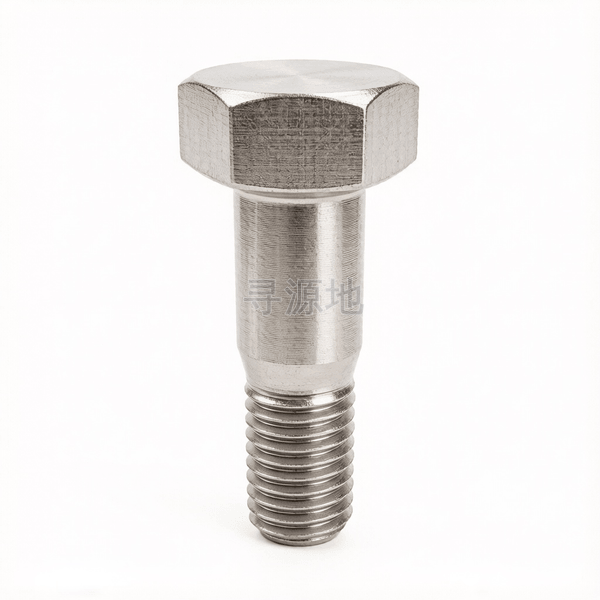

栓接结构用大六角头配合螺栓-HV型
High strength hexagon fit bolts with large widths across flats for structural steel bolting-System HV
| 国标 GB | 国际 ISO | 德标 DIN | 法标 NF |
|---|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 | NF E25-801-8-2008 |
螺纹尺寸 d | M12 | M16 | M20 | M22 | M24 | M27 | M30 | M36 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.75 | 2 | 2.5 | 2.5 | 3 | 3 | 3.5 | 4 |
| s | 对边宽度 最大值 | 22 | 27 | 32 | 36 | 41 | 46 | 50 | 60 |
| s | 对边宽度 最小值 | 21.16 | 26.16 | 31 | 35 | 40 | 45 | 49 | 58.8 |
| e | 对角宽 最小值 | 23.91 | 29.56 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 66.44 |
| k | 头部厚度 最大值 | 8.45 | 10.75 | 13.9 | 14.9 | 15.9 | 17.9 | 20.05 | 24.05 |
| k | 头部厚度 最小值 | 7.55 | 9.25 | 12.1 | 13.1 | 14.1 | 16.1 | 17.95 | 21.95 |
| r | 过渡圆角 最小值 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 |
| ds | max | 12.85 | 16.85 | 20.84 | 22.84 | 24.84 | 27.84 | 30.83 | 36.83 |
| ds | min | 12.74 | 16.74 | 20.71 | 22.71 | 24.71 | 27.71 | 30.67 | 36.67 |
该标准（NF E25-801-8-2008）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑钢结构
核心连接场景：钢结构厂房、桥梁、高层钢框架、塔桅结构的节点连接
主要功能用途：承受钢结构节点的高强度拉剪复合载荷，保证摩擦型或承压型连接的可靠性
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
