NF E25-767-1997

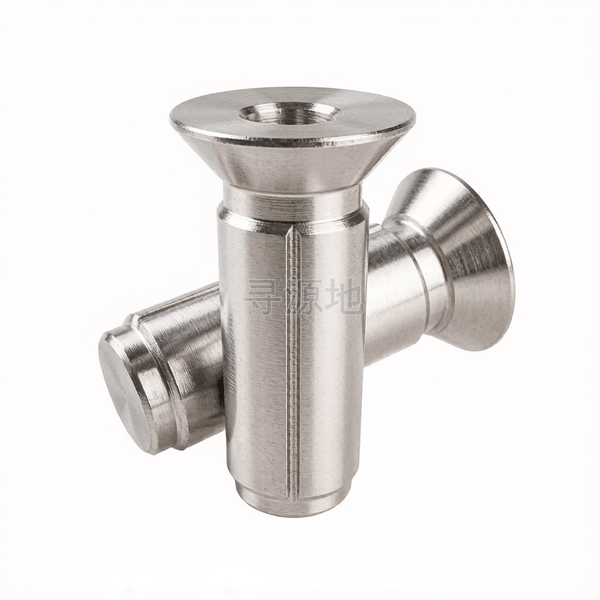

沉头槽销(B型)
Grooved pins with countersunk head-type B
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 法标 NF |
|---|---|---|---|---|
| GB/T 819.1 | ISO 7046-1 | DIN 965 | ASME B18.6.3 | NF E25-767-1997 |
螺纹尺寸 d | Φ1.4 | Φ1.6 | Φ2 | Φ2.5 | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ16 | Φ20 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dk | 头部外径 最大值 | 2.7 | 3 | 3.7 | 4.6 | 5.45 | 7.25 | 9.1 | 10.8 | 14.4 | 16 | 19 | 26 | 31.5 |
| dk | 头部外径 最小值 | 2.3 | 2.6 | 3.3 | 4.2 | 4.95 | 6.75 | 8.5 | 10.2 | 13.6 | 14.9 | 17.7 | 23.7 | 30.7 |
| c | 倒角高 | 0.42 | 0.48 | 0.6 | 0.75 | 0.9 | 1.2 | 1.5 | 1.8 | 2.4 | 3 | 3.6 | 4.8 | 6 |
| d | 大径 最大值 | 1.4 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| d | 大径 最小值 | 1.35 | 1.55 | 1.95 | 2.425 | 2.925 | 3.9 | 4.9 | 5.9 | 7.85 | 9.85 | 11.8 | 15.8 | 19.8 |
该标准（NF E25-767-1997）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械定位/锁紧
核心连接场景：机械设备定位、铰链连接、防松锁定、传动连接
主要功能用途：用于零件间的定位、铰接或防止螺母/轴件松脱，承受剪切与定位载荷
典型应用节点：
电器机柜合页铰链安装、电子设备外面板齐平固定、铝合金门窗五金件装配
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 965; ISO 7046-1; ASME B18.6.3; GB/T 819.1
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化
全流程工序步骤：
低碳钢/黄铜线材 → 轻拉调直 → 双模三冲冷镦沉头冲压十字槽型 → 高速搓丝机搓牙 → 调质热处理(高强级) → 表面电镀/钝化处理 → 烘干去水 → 装袋装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
