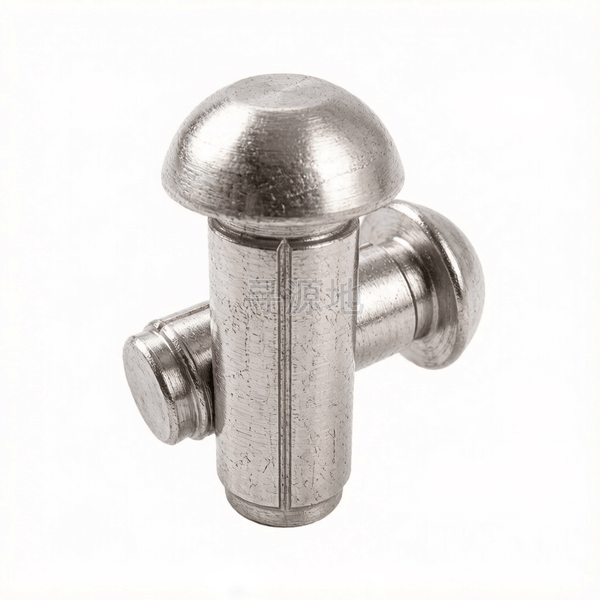

圆头槽销 (B型)
Grooved pins with round head-type B
本标准已废止，现行替代版本为：NF E25-766-1997
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 法标 NF |
|---|---|---|---|
| GB/T 119 | ISO 2338 | DIN 7 | NF E25-766-1992 |
螺纹尺寸 d | Φ1.4 | Φ1.6 | Φ2 | Φ2.5 | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ16 | Φ20 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| k | 头部厚度 最大值 | 0.9 | 1.1 | 1.3 | 1.6 | 1.95 | 2.55 | 3.15 | 3.75 | 5 | 7.4 | 8.4 | 10.9 | 13.9 |
| k | 头部厚度 最小值 | 0.7 | 0.9 | 1.1 | 1.4 | 1.65 | 2.25 | 2.85 | 3.45 | 4.6 | 6.5 | 7.5 | 10 | 13 |
| dk | 头部外径 最大值 | 2.6 | 3 | 3.7 | 4.6 | 5.45 | 7.25 | 9.1 | 10.8 | 14.4 | 16 | 19 | 25 | 32 |
| dk | 头部外径 最小值 | 2.2 | 2.6 | 3.3 | 4.2 | 4.95 | 6.75 | 8.5 | 10.2 | 13.6 | 14.9 | 17.7 | 23.7 | 30.7 |
| c | 倒角高 | 0.42 | 0.48 | 0.6 | 0.75 | 0.9 | 1.2 | 1.5 | 1.8 | 2.4 | 3 | 3.6 | 4.8 | 6 |
| d | 大径 最大值 | 1.4 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| d | 大径 最小值 | 1.35 | 1.55 | 1.95 | 2.425 | 2.925 | 3.9 | 4.9 | 5.9 | 7.85 | 9.85 | 11.8 | 15.8 | 19.8 |
该标准（NF E25-766-1992）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级精密加工级 (外圆公差 m6, h8, 1:50锥度)
推荐性能等级45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
表面处理规范表面发黑涂油;超声波脱脂微油;本色高精研磨
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械定位/锁紧
核心连接场景：机械设备定位、铰链连接、防松锁定、传动连接
主要功能用途：用于零件间的定位、铰接或防止螺母/轴件松脱，承受剪切与定位载荷
典型应用节点：
机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴
生产制造工艺与质量控制
产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)
常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338
推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨
全流程工序步骤：
冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
