法标平台标准档案编号：BJT-NF-E25-522-4C5A
现行有效
NF E25-522-1999

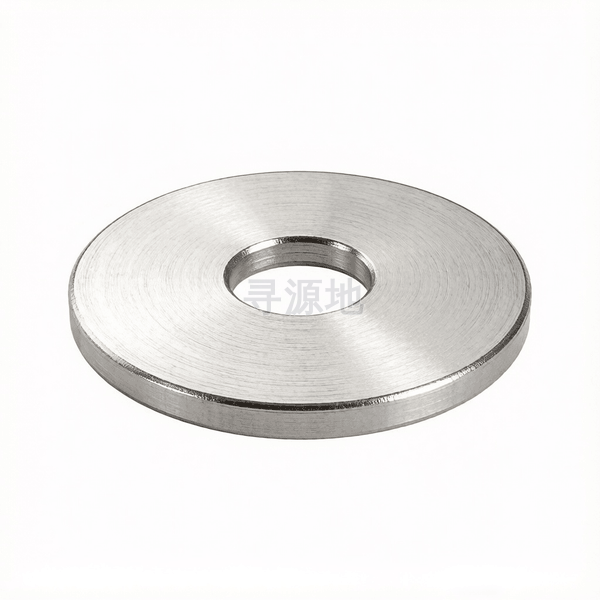

组合用大平垫 用于自攻钉与垫圈组合件(L型)
Plain washers for tapping screw and washer assemblies—Type L，normal series
| 国标 GB | 国际 ISO | 德标 DIN | 法标 NF |
|---|---|---|---|
| GB/T 97.1 | ISO 7089 | DIN 125A | NF E25-522-1999 |
螺纹尺寸 d | Φ2.2 | Φ2.9 | Φ3.5 | Φ4.2 | Φ4.8 | Φ5.5 | Φ6.3 | Φ8 | Φ9.5 | |
|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 1.06 | 1.06 | 1.06 | 1.06 | 1.68 | 1.68 | 1.68 | 2.09 | 2.59 |
| h | min | 0.94 | 0.94 | 0.94 | 0.94 | 1.52 | 1.52 | 1.52 | 1.91 | 2.41 |
| dc | 法兰外径 最大值 | 7 | 9 | 11 | 12 | 15 | 15 | 18 | 24 | 30 |
| dc | 法兰外径 最小值 | 6.64 | 8.64 | 10.57 | 11.57 | 14.57 | 14.57 | 17.57 | 23.48 | 29.48 |
| d | 大径 最大值 | 2 | 2.6 | 3.1 | 3.67 | 4.12 | 4.82 | 5.52 | 7.3 | 8.95 |
| d | 大径 最小值 | 1.9 | 2.5 | 3 | 3.55 | 4 | 4.7 | 5.4 | 7.15 | 8.8 |
该标准（NF E25-522-1999）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
