法标平台标准档案编号：BJT-NF-E25-516D-7934
现行有效
NF E25-516D

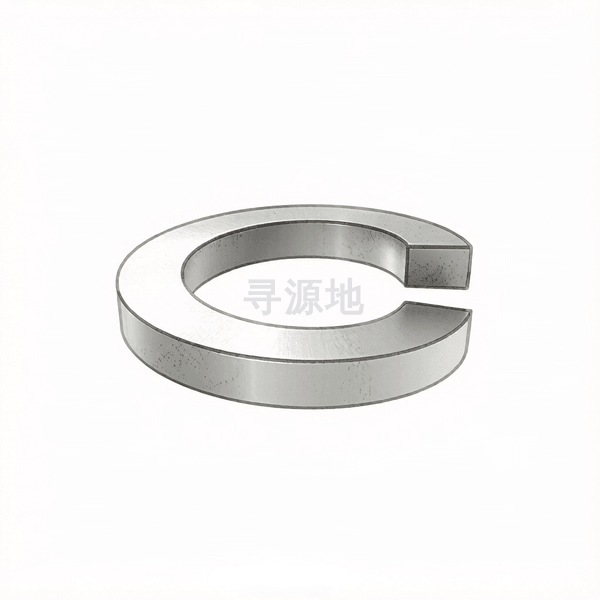

轻型弹簧垫圈
Grower washer light series
| 国标 GB | 德标 DIN | 法标 NF |
|---|---|---|
| GB/T 93 | DIN 127B | NF E25-516D |
螺纹尺寸 d | Φ3 | Φ4 | Φ5 | Φ6 | Φ7 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b | max | 0.85 | 1.4 | 1.4 | 1.95 | 1.95 | 2.45 | 3 | 3.5 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 7 |
| b | min | 0.61 | 1.16 | 1.16 | 1.66 | 1.66 | 2.16 | 2.65 | 3.15 | 3.65 | 3.65 | 4.58 | 4.58 | 4.58 | 5.58 | 5.58 | 6.5 |
| h | 高度/厚度 | 1.2 | 2 | 2 | 2.4 | 2.4 | 3 | 3.6 | 4 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 9 |
| h | max | 2.1 | 2.5 | 3.2 | 4.2 | 4.2 | 5.4 | 5.9 | 6.8 | 8 | 9.2 | 9.2 | 10.4 | 10.4 | 13 | 13 | 16.1 |
| h | min | 1.9 | 2.1 | 2.7 | 3.6 | 3.6 | 4.6 | 5 | 5.8 | 6.8 | 7.8 | 7.8 | 8.8 | 8.8 | 11 | 11 | 13.6 |
| dc | 法兰外径 | 5.2 | 7.3 | 8.3 | 10.4 | 11.4 | 13.4 | 16.5 | 20 | 23 | 25 | 29 | 31 | 33 | 37 | 40 | 45 |
| d | 大径 最大值 | 3.98 | 4.98 | 5.98 | 7.08 | 8.08 | 9.08 | 11.2 | 13.7 | 15.7 | 17.7 | 19.84 | 21.84 | 23.84 | 25.84 | 28.84 | 32 |
| d | 大径 最小值 | 3.5 | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 |
该标准（NF E25-516D）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准弹性级
推荐性能等级65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
表面处理规范氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退
生产制造工艺与质量控制
产品等级（精度）：标准弹性级
常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)
推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
全流程工序步骤：
扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
