法标平台标准档案编号：BJT-NF-E25-511-72E9
已被 NF E25-511-2011 替代
替代新版：NF E25-511-2011→
NF E25-511-1984

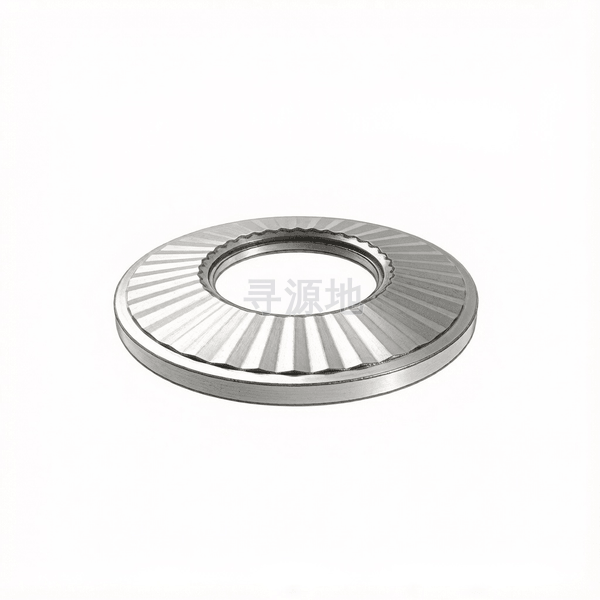

小碟形弹簧垫圈
Small rondelles coniques striees de serrage
本标准已废止，现行替代版本为：NF E25-511-2011
前往新版标准→
| 国标 GB | 德标 DIN | 法标 NF |
|---|---|---|
| GB/T 93 | DIN 127B | NF E25-511-1984 |
螺纹尺寸 d | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | |
|---|---|---|---|---|---|---|---|---|
| h | max | 0.53 | 0.83 | 1.04 | 1.24 | 1.44 | 1.65 | 1.85 |
| h | min | 0.47 | 0.77 | 0.96 | 1.16 | 1.36 | 1.55 | 1.75 |
| h | max | 0.9 | 1.2 | 1.5 | 1.85 | 2.2 | 2.6 | 2.9 |
| h | min | 0.7 | 1 | 1.25 | 1.55 | 1.8 | 2.1 | 2.4 |
| dc | 法兰外径 最大值 | 6.24 | 8.29 | 10.29 | 12.35 | 16.35 | 20.42 | 24.42 |
| dc | 法兰外径 最小值 | 5.76 | 7.71 | 9.71 | 11.65 | 15.65 | 19.58 | 23.58 |
| d | 大径 最大值 | 3.35 | 4.4 | 5.4 | 6.4 | 8.56 | 10.56 | 12.83 |
| d | 大径 最小值 | 3.1 | 4.1 | 5.1 | 6.1 | 8.2 | 10.2 | 12.4 |
| d1 | max | 4.1 | 5.2 | 6.2 | 7.4 | 9.8 | 11.9 | 14.4 |
| d1 | min | 3.6 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | 13.7 |
| d2 | min | 5.5 | 7 | 8 | 10 | 13 | 16 | 18 |
该标准（NF E25-511-1984）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准弹性级
推荐性能等级65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
表面处理规范氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退
生产制造工艺与质量控制
产品等级（精度）：标准弹性级
常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)
推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
全流程工序步骤：
扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
