法标平台标准档案编号：BJT-NF-E25-510-9774
现行有效
NF E25-510-2008

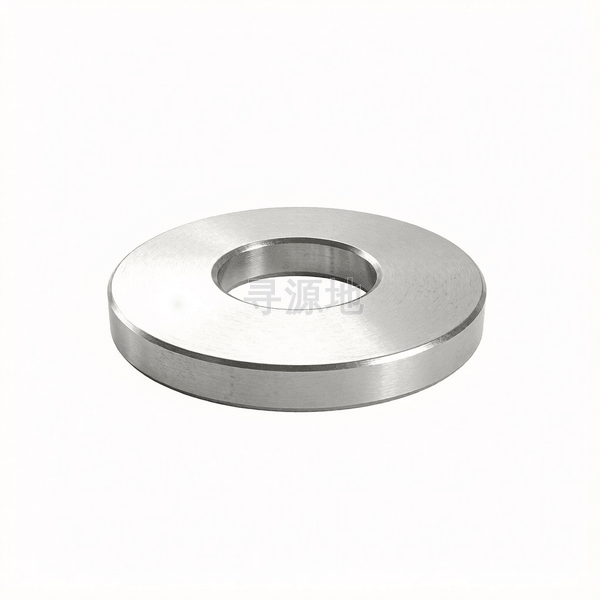

大碟形弹簧垫圈
Large conical spring washers
| 国标 GB | 德标 DIN | 法标 NF |
|---|---|---|
| GB/T 93 | DIN 127B | NF E25-510-2008 |
螺纹尺寸 d | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ16 | Φ20 | |
|---|---|---|---|---|---|---|---|---|
| h | max | 1.24 | 1.75 | 2.25 | 2.8 | 3.2 | 3.6 | 4.4 |
| h | min | 1.16 | 1.65 | 2.15 | 2.74 | 3.14 | 3.53 | 4.33 |
| h | max | 1.8 | 2.4 | 3 | 3.7 | 4.2 | 4.7 | 6.4 |
| h | min | 1.5 | 2.1 | 2.6 | 3.3 | 3.8 | 4.3 | 5.9 |
| dc | 法兰外径 最大值 | 18.35 | 18.35 | 22.42 | 27.42 | 30.42 | 39.5 | 45.5 |
| dc | 法兰外径 最小值 | 17.57 | 17.57 | 21.48 | 26.48 | 29.48 | 38.5 | 44.5 |
| d | 大径 最大值 | 5.6 | 6.76 | 8.76 | 10.93 | 13.43 | 17.43 | 21.52 |
| d | 大径 最小值 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 17 | 21 |
该标准（NF E25-510-2008）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准弹性级
推荐性能等级65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
表面处理规范氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退
生产制造工艺与质量控制
产品等级（精度）：标准弹性级
常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)
推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
全流程工序步骤：
扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
