美军标平台标准档案编号：BJT-MS-MS-9549-AD07
现行有效
MS 9549-1999

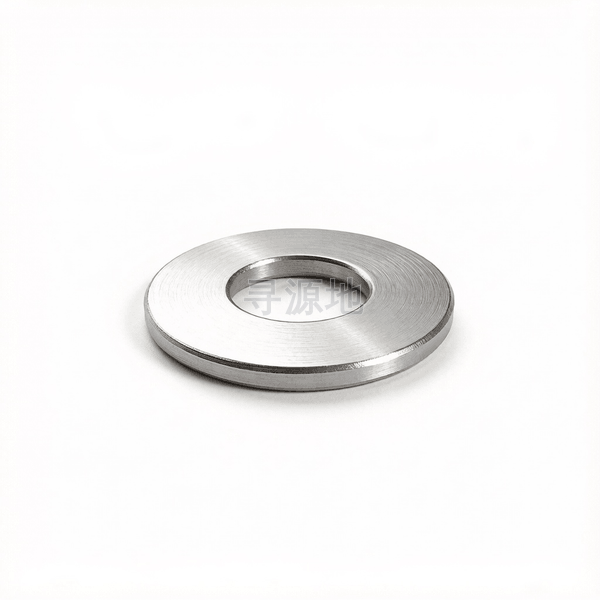

薄平垫圈
Thin flat washer
螺纹尺寸 d | 1 | #3 | #4 | #5 | #6 | #8 | #10 | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 7/8 | 5/16 | 7/16 | 9/16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 0.036 | 0.018 | 0.018 | 0.018 | 0.018 | 0.018 | 0.036 | 0.036 | 0.036 | 0.036 | 0.036 | 0.036 | 0.036 | 0.036 | 0.036 | 0.036 |
| h | min | 0.028 | 0.014 | 0.014 | 0.014 | 0.014 | 0.014 | 0.028 | 0.028 | 0.028 | 0.028 | 0.028 | 0.028 | 0.028 | 0.028 | 0.028 | 0.028 |
| dc | 法兰外径 最大值 | 1.572 | 0.26 | 0.322 | 0.322 | 0.385 | 0.385 | 0.448 | 0.822 | 0.51 | 1.198 | 0.635 | 1.01 | 1.385 | 0.572 | 0.76 | 0.948 |
| dc | 法兰外径 最小值 | 1.552 | 0.24 | 0.302 | 0.302 | 0.365 | 0.365 | 0.428 | 0.802 | 0.49 | 1.178 | 0.615 | 0.99 | 1.365 | 0.552 | 0.74 | 0.928 |
| d | 大径 最大值 | 1.036 | 0.129 | 0.145 | 0.16 | 0.169 | 0.194 | 0.223 | 0.536 | 0.286 | 0.786 | 0.411 | 0.661 | 0.911 | 0.348 | 0.473 | 0.598 |
| d | 大径 最小值 | 1.021 | 0.114 | 0.13 | 0.145 | 0.154 | 0.179 | 0.208 | 0.521 | 0.271 | 0.771 | 0.396 | 0.646 | 0.896 | 0.333 | 0.458 | 0.583 |
该标准（MS 9549-1999）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
