美军标平台标准档案编号：BJT-MS-MS-9482-2CFF
现行有效
MS 9482-1999

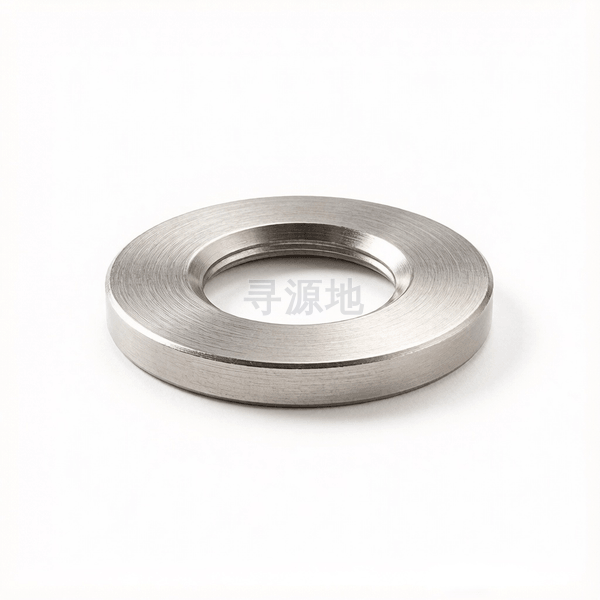

平垫
Plain washers
螺纹尺寸 d | 1 | #6 | #8 | #10 | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 7/8 | 5/16 | 7/16 | 9/16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 0.49 | 0.07 | 0.085 | 0.095 | 0.26 | 0.135 | 0.375 | 0.195 | 0.315 | 0.43 | 0.16 | 0.215 | 0.28 |
| h | min | 0.48 | 0.06 | 0.075 | 0.085 | 0.25 | 0.125 | 0.365 | 0.185 | 0.305 | 0.42 | 0.15 | 0.205 | 0.27 |
| dc | 法兰外径 最大值 | 2.195 | 0.315 | 0.375 | 0.435 | 1.12 | 0.57 | 1.67 | 0.855 | 1.405 | 1.935 | 0.7 | 0.98 | 1.25 |
| dc | 法兰外径 最小值 | 2.175 | 0.295 | 0.355 | 0.415 | 1.1 | 0.55 | 1.65 | 0.835 | 1.385 | 1.915 | 0.68 | 0.96 | 1.23 |
| d | 大径 最大值 | 1.02 | 0.158 | 0.184 | 0.21 | 0.52 | 0.27 | 0.77 | 0.395 | 0.645 | 0.895 | 0.332 | 0.458 | 0.582 |
| d | 大径 最小值 | 1.005 | 0.143 | 0.169 | 0.195 | 0.505 | 0.255 | 0.755 | 0.38 | 0.63 | 0.88 | 0.317 | 0.443 | 0.567 |
| d1 | max | 1.156 | 0.188 | 0.224 | 0.26 | 0.624 | 0.342 | 0.906 | 0.499 | 0.781 | 1.031 | 0.404 | 0.562 | 0.686 |
| d1 | min | 1.146 | 0.178 | 0.214 | 0.25 | 0.614 | 0.332 | 0.896 | 0.489 | 0.771 | 1.021 | 0.394 | 0.552 | 0.676 |
该标准（MS 9482-1999）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
