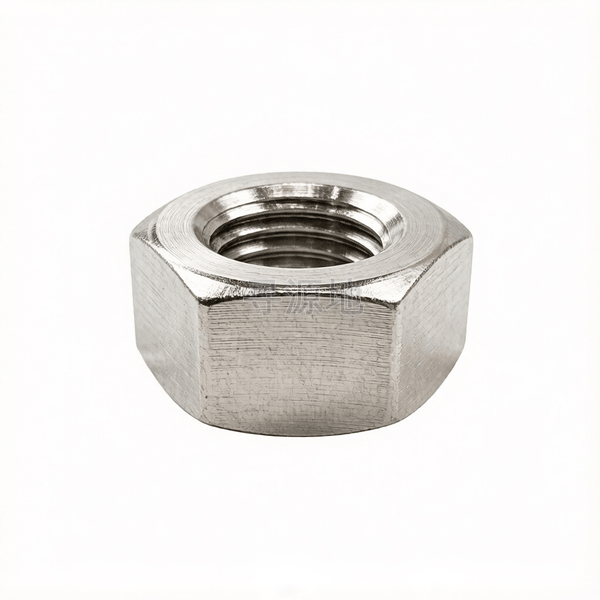

MS 9356F-1994

单倒角六角螺母

Single chamfered hexagon nut

本标准已废止，现行替代版本为：MS 9356F-1999

国标 GB	国际 ISO	德标 DIN
GB/T 6178	ISO 7035	DIN 935

螺纹尺寸 d		1	#4	#6	#8	#10	1/2	1/4	3/4	3/8	5/8	7/8	5/16	7/16	9/16
P	螺距	12	48	40	36	32	20	28	16	24	18	14	24	20	18
h	高度/厚度	0.016	0.016	0.016	0.016	0.016	0.016	0.016	0.016	0.016	0.016	0.016	0.016	0.016	0.016
s	对边宽度最大值	1.44	0.251	0.313	0.345	0.376	0.752	0.439	1.064	0.564	0.94	1.252	0.502	0.69	0.877
s	对边宽度最小值	1.427	0.243	0.305	0.336	0.367	0.741	0.43	1.052	0.553	0.928	1.239	0.492	0.379	0.865
e	对角宽最小值	1.628	0.277	0.347	0.383	0.419	0.846	0.491	1.2	0.631	1.059	1.414	0.561	0.775	0.987
k	头部厚度最大值	0.885	0.146	0.146	0.146	0.166	0.448	0.229	0.666	0.338	0.557	0.776	0.276	0.385	0.494
k	头部厚度最小值	0.865	0.126	0.126	0.126	0.146	0.428	0.209	0.646	0.318	0.537	0.756	0.256	0.365	0.484
d1	max	1.448	0.26	0.322	0.354	0.385	0.76	0.448	1.072	0.572	0.948	1.26	0.51	0.698	0.885
d1	min	1.428	0.24	0.302	0.334	0.365	0.74	0.428	1.052	0.552	0.928	1.24	0.49	0.678	0.865

该标准（MS 9356F-1994）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 / B级

推荐性能等级8级; 10级

表面处理规范发黑;电镀蓝白锌;热浸镀锌;达克罗

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：73

所属工业领域：军工

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

配合螺栓穿孔插入开口销进行刚性防松，重型卡车轮毂轴承、起重吊钩回转轴锁死

产品等级（精度）：A级 / B级

常用材料与性能等级：8级; 10级

对应国际/德标：GB/T 6178; DIN 935; ISO 7035

推荐表面防腐：发黑;电镀蓝白锌;热浸镀锌;达克罗

全流程工序步骤：

盘条拔丝 → 冷镦下料成型螺母坯 → 冲孔 → 高精铣槽机铣开槽口 → 内螺纹攻丝 → 调质热处理 → 表面防腐处理 → 清洗包装

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
