美军标平台标准档案编号：BJT-MS-MS-9319A-599D
已被 MS 9319A-1999 替代
替代新版：MS 9319A-1999→
MS 9319A-1974

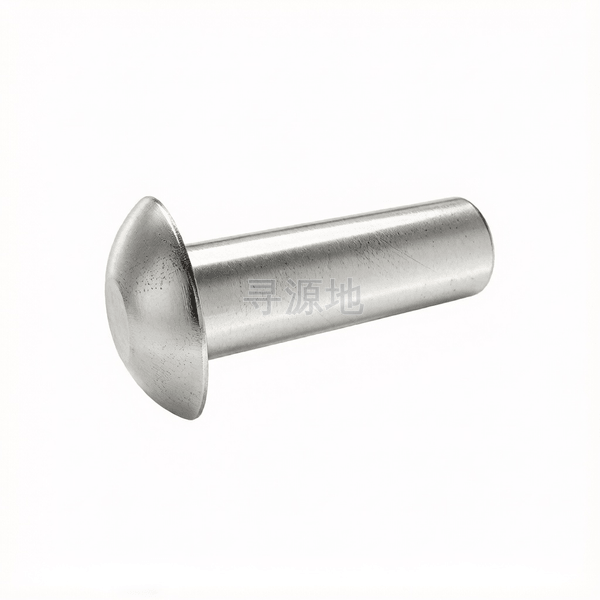

圆头铆钉
Mushroom head rivets
本标准已废止，现行替代版本为：MS 9319A-1999
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 5782 | ISO 4014 | DIN 931 | ASME B18.2.1 |
螺纹尺寸 d | 1/16 | 3/32 | |
|---|---|---|---|
| k | 头部厚度 最大值 | 0.037 | 0.05 |
| k | 头部厚度 最小值 | 0.027 | 0.04 |
| dk | 头部外径 最大值 | 0.131 | 0.197 |
| dk | 头部外径 最小值 | 0.119 | 0.179 |
| r | 过渡圆角 最大值 | 0.02 | 0.02 |
| r | 过渡圆角 最小值 | 0.005 | 0.005 |
| d | 大径 最大值 | 0.064 | 0.096 |
| d | 大径 最小值 | 0.061 | 0.093 |
| d1 | max | 0.063 | 0.095 |
| d1 | min | 0.061 | 0.093 |
该标准（MS 9319A-1974）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 / B级 (6g 精密级)
推荐性能等级8.8; 10.9; 12.9; 4.8
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：汽车车身钣金、飞机蒙皮、标牌固定、管道保温层、电子外壳
主要功能用途：通过塑性变形形成永久连接，用于不可拆卸的薄板/钣金件连接
典型应用节点：
重型塔吊立柱连接、承受横向大剪切力的设备骨架、桥梁与矿山机械承载节点
生产制造工艺与质量控制
产品等级（精度）：A级 / B级 (6g 精密级)
常用材料与性能等级：8.8; 10.9; 12.9; 4.8
对应国际/德标：GB/T 5782; DIN 931; ISO 4014; ASME B18.2.1
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油
全流程工序步骤：
圆钢/合金盘圆退火 → 酸洗拉拔 → 冷镦缩径拔杆打六角头 → 切角修边 → 精密滚丝成型局部螺纹 → 保护气氛淬火回火调质 → 表面处理(镀锌/热浸锌/达克罗) → 除氢 → 磁粉探伤抽检 → 木箱/纸箱包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
