美军标平台标准档案编号：BJT-MS-MS-9304B-C410
已被 MS 9304B-1999 替代
替代新版：MS 9304B-1999→
MS 9304B-1994

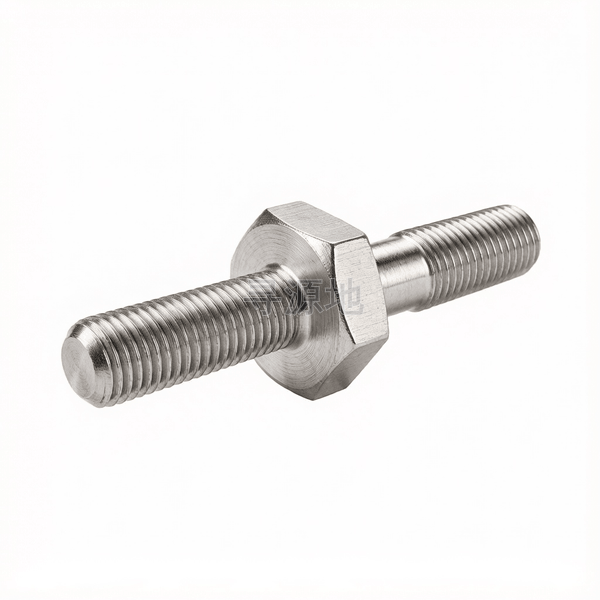

六角头轴肩式双头螺柱
Hexagon head bolt with double end
本标准已废止，现行替代版本为：MS 9304B-1999
前往新版标准→
| 国标 GB | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|
| GB/T 901 | DIN 975 | ASME B18.31 |
螺纹尺寸 d | 1/4 | |
|---|---|---|
| P | 螺距 | 28 |
| b | max | 0.75 |
| b | min | 0.69 |
| s | 对边宽度 最大值 | 0.439 |
| s | 对边宽度 最小值 | 0.43 |
| e | 对角宽 最小值 | 0.491 |
| k | 头部厚度 | 0.156 |
| r | 过渡圆角 最大值 | 0.015 |
| r | 过渡圆角 最小值 | 0.005 |
| d1 | 参数值 | — |
| ds | max | 0.231 |
| ds | min | 0.221 |
| L1 | max | 0.562 |
| L1 | min | 0.375 |
| P1 | 参数值 | 32 |
| r1 | max | 0.025 |
| r1 | min | 0.015 |
该标准（MS 9304B-1994）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级B级 / A级 (6g 精密级)
推荐性能等级4.8; 8.8; 10.9; B7/2H (美标高压级); 35CrMoA; 304/316
表面处理规范本色浸防锈油;氧化发黑;镀锌钝化;热浸镀锌;特氟龙涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：管道法兰连接、气缸盖固定、厚连接件单侧装配
主要功能用途：两端螺纹分别连接两个零件，用于一端无法穿螺栓的盲孔或厚连接件场景
典型应用节点：
石化高压管路厚法兰通穿对夹固定、大型柴油机气缸盖盲孔固定、建筑暖通管道吊装
生产制造工艺与质量控制
产品等级（精度）：B级 / A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; 10.9; B7/2H (美标高压级); 35CrMoA; 304/316
对应国际/德标：GB/T 901; DIN 975; DIN 976; DIN 938~939; ASME B18.31
推荐表面防腐：本色浸防锈油;氧化发黑;镀锌钝化;热浸镀锌;特氟龙涂层
全流程工序步骤：
优质圆钢/合金盘圆矫直 → 精密定尺无屑切断机切断 → 两端数控专用机倒角 → 双向两轴液压滚丝机精密滚丝 → 中频或网带炉调质热处理 → 表面发黑/热镀锌/特氟龙涂层 → 超声波无损探伤抽检 → 木箱防弯装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
