美军标平台标准档案编号：BJT-MS-MS-9276B-653E
已被 MS 9276B-2001 替代
替代新版：MS 9276B-2001→
MS 9276B-1994

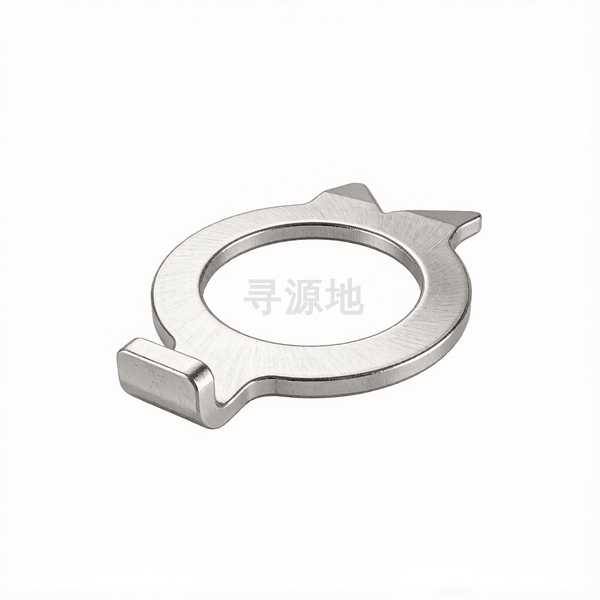

角形外舌止动垫圈
Angular outer tongue stop washer
本标准已废止，现行替代版本为：MS 9276B-2001
前往新版标准→
螺纹尺寸 d | 1 | #8 | #10 | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 7/8 | 5/16 | 7/16 | 9/16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b | max | 0.295 | 0.085 | 0.115 | 0.205 | 0.115 | 0.235 | 0.145 | 0.205 | 0.265 | 0.145 | 0.175 | 0.205 |
| b | min | 0.29 | 0.08 | 0.11 | 0.2 | 0.11 | 0.23 | 0.14 | 0.2 | 0.26 | 0.14 | 0.17 | 0.2 |
| h | max | 0.04 | 0.025 | 0.025 | 0.04 | 0.036 | 0.04 | 0.036 | 0.04 | 0.04 | 0.036 | 0.04 | 0.04 |
| h | min | 0.032 | 0.019 | 0.019 | 0.032 | 0.028 | 0.032 | 0.028 | 0.032 | 0.032 | 0.028 | 0.032 | 0.032 |
| h | max | 0.16 | 0.09 | 0.105 | 0.16 | 0.11 | 0.16 | 0.15 | 0.16 | 0.16 | 0.11 | 0.16 | 0.16 |
| h | min | 0.15 | 0.08 | 0.095 | 0.15 | 0.1 | 0.15 | 0.14 | 0.15 | 0.15 | 0.1 | 0.15 | 0.15 |
| dc | 法兰外径 最大值 | 1.44 | 0.32 | 0.38 | 0.755 | 0.45 | 1.065 | 0.57 | 0.94 | 1.255 | 0.505 | 0.695 | 0.88 |
| dc | 法兰外径 最小值 | 1.43 | 0.31 | 0.37 | 0.745 | 0.44 | 1.055 | 0.56 | 0.93 | 1.245 | 0.495 | 0.685 | 0.87 |
| d | 大径 最大值 | 1.02 | 0.175 | 0.2 | 0.52 | 0.26 | 0.77 | 0.395 | 0.645 | 0.895 | 0.325 | 0.455 | 0.58 |
| d | 大径 最小值 | 1.015 | 0.17 | 0.195 | 0.515 | 0.255 | 0.765 | 0.39 | 0.64 | 0.89 | 0.32 | 0.45 | 0.575 |
| L | max | 0.875 | 0.191 | 0.231 | 0.475 | 0.275 | 0.675 | 0.375 | 0.575 | 0.8 | 0.335 | 0.425 | 0.55 |
| L | min | 0.865 | 0.181 | 0.221 | 0.465 | 0.265 | 0.665 | 0.365 | 0.565 | 0.79 | 0.325 | 0.415 | 0.54 |
| b1 | max | 0.66 | 0.185 | 0.21 | 0.435 | 0.26 | 0.56 | 0.33 | 0.54 | 0.61 | 0.29 | 0.4 | 0.51 |
| b1 | min | 0.65 | 0.175 | 0.2 | 0.425 | 0.25 | 0.55 | 0.32 | 0.53 | 0.6 | 0.28 | 0.39 | 0.5 |
| L0 | max | 0.72 | 0.165 | 0.195 | 0.38 | 0.225 | 0.535 | 0.285 | 0.475 | 0.63 | 0.255 | 0.35 | 0.445 |
| L0 | min | 0.715 | 0.16 | 0.19 | 0.375 | 0.22 | 0.53 | 0.28 | 0.47 | 0.625 | 0.25 | 0.345 | 0.44 |
| L1 | max | 0.96 | 0.285 | 0.305 | 0.6 | 0.36 | 0.74 | 0.46 | 0.69 | 0.87 | 0.42 | 0.535 | 0.65 |
| L1 | min | 0.95 | 0.275 | 0.295 | 0.59 | 0.35 | 0.73 | 0.45 | 0.68 | 0.86 | 0.41 | 0.525 | 0.64 |
| L2 | max | 0.785 | 0.185 | 0.215 | 0.425 | 0.245 | 0.575 | 0.325 | 0.505 | 0.685 | 0.285 | 0.385 | 0.485 |
| L2 | min | 0.775 | 0.175 | 0.205 | 0.415 | 0.235 | 0.565 | 0.315 | 0.495 | 0.675 | 0.275 | 0.375 | 0.475 |
| α | max | — | — | — | — | — | — | — | — | — | — | — | — |
| α | min | — | — | — | — | — | — | — | — | — | — | — | — |
该标准（MS 9276B-1994）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
