MS 9048A-1994

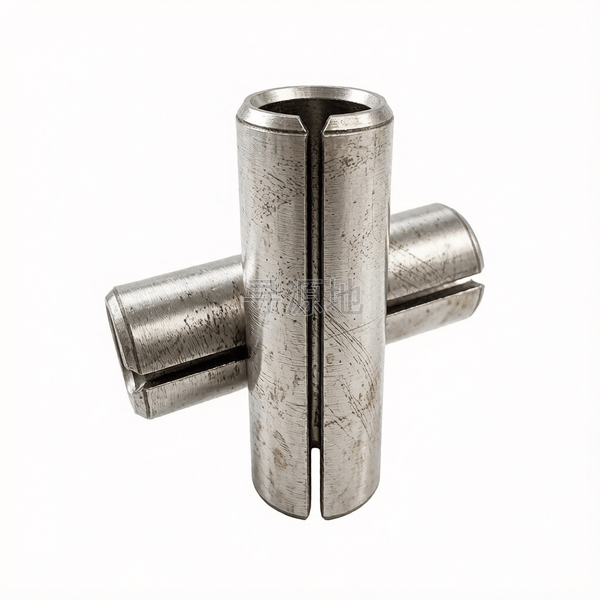

弹性圆柱销

Slotted type spring pins

国标 GB	国际 ISO	德标 DIN
GB/T 879	ISO 8752	DIN 1481

螺纹尺寸 d		1/2	1/4	1/8	3/8	1/16	3/16	3/32	5/16	5/32	5/64	7/16	7/32
h	高度/厚度	0.094	0.048	0.028	0.077	0.012	0.04	0.022	0.062	0.032	0.018	0.077	0.048
c	倒角高最大值	0.11	0.065	0.044	0.095	0.028	0.055	0.038	0.08	0.048	0.032	0.095	0.065
c	倒角高最小值	0.025	0.012	0.008	0.016	0.007	0.011	0.008	0.014	0.01	0.008	0.017	0.011
d	大径最大值	0.521	0.264	0.135	0.392	0.069	0.199	0.103	0.328	0.167	0.086	0.456	0.232
d	大径最小值	0.513	0.256	0.131	0.385	0.066	0.194	0.099	0.321	0.162	0.083	0.448	0.226
d1	max	0.485	0.245	0.122	0.368	0.059	0.182	0.091	0.306	0.151	0.075	0.43	0.214

该标准（MS 9048A-1994）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级弹性冲卷标准级

推荐性能等级65Mn弹簧钢 (44~51HRC); 不锈钢

表面处理规范氧化发黑涂防锈油;磷化浸油;镀锌钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：44

所属工业领域：军工

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

机床手柄铰接销、剪切安全过载销、高振动装配孔中自动收缩过盈卡紧防脱

产品等级（精度）：弹性冲卷标准级

常用材料与性能等级：65Mn弹簧钢 (44~51HRC); 不锈钢

对应国际/德标：GB/T 879; DIN 1481; ISO 8752; DIN 7346

推荐表面防腐：氧化发黑涂防锈油;磷化浸油;镀锌钝化

全流程工序步骤：

高碳弹簧钢带矫平 → 精密冲床连续切倒角剪切下料 → 卷制模具高速成型圆管带纵缝 → 热处理保护网带炉淬火回火 → 发黑或磷化防锈处理 → 脱水浸油 → 外径弹性回复率抽检 → 纸盒包装

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
