MS 9024C-1968

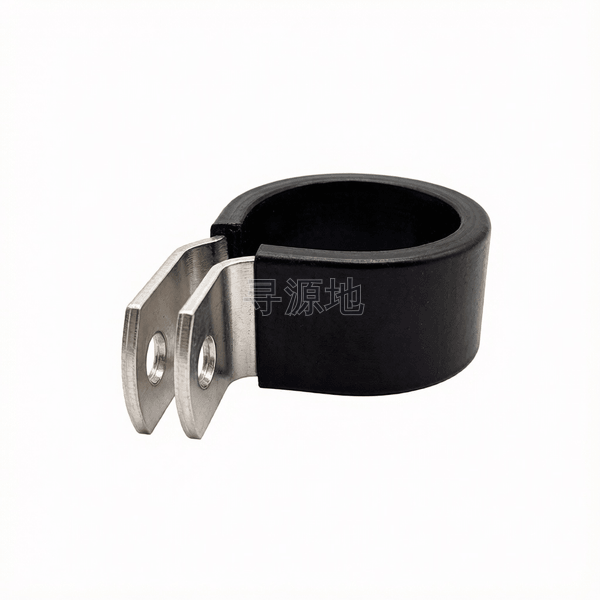

带胶套卡箍

Rubber sleeve clamp

本标准已废止，现行替代版本为：MS 9024C-1997

前往新版标准→

按此标准匹配源头工厂与产地 →理论重量与成本测算发布此标准采购需求

国标 GB	德标 DIN
JB/T 8870	DIN 3017

螺纹尺寸 d		0.125	0.188	0.25	0.312	0.375	0.438	0.5	0.562	0.625	0.688	0.75	0.812	0.875	0.938	1	1.062	1.125	1.188	1.25	1.312	1.375	1.438	1.5	1.562	1.625	1.688	1.75	1.812	1.875	1.938	2
h	max	0.037	0.037	0.037	0.037	0.037	0.037	0.037	0.057	0.057	0.057	0.057	0.057	0.057	0.057	0.057	0.057	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.07
h	min	0.025	0.025	0.025	0.025	0.025	0.025	0.025	0.045	0.045	0.045	0.045	0.045	0.045	0.045	0.045	0.045	0.058	0.058	0.058	0.058	0.058	0.058	0.058	0.058	0.058	0.058	0.058	0.058	0.058	0.058	0.058
h	max	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223	0.223
h	min	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213	0.213
s	对边宽度最大值	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516	0.516
s	对边宽度最小值	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484	0.484
r	过渡圆角最大值	0.078	0.078	0.078	0.078	0.078	0.078	0.078	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141
r	过渡圆角最小值	0.046	0.046	0.046	0.046	0.046	0.046	0.046	0.093	0.093	0.093	0.093	0.093	0.093	0.093	0.093	0.093	0.109	0.109	0.109	0.109	0.109	0.109	0.109	0.109	0.109	0.109	0.109	0.109	0.109	0.109	0.109
L	max	0.467	0.508	0.539	0.57	0.602	0.633	0.664	0.762	0.793	0.824	0.855	0.887	0.918	0.949	0.98	1.012	1.072	1.103	1.135	1.16	1.198	1.229	1.26	1.291	1.322	1.354	1.385	1.416	1.448	1.479	1.51
L	min	0.447	0.488	0.519	0.55	0.582	0.613	0.644	0.742	0.773	0.804	0.835	0.867	0.898	0.929	0.96	0.992	1.052	1.083	1.115	1.14	1.178	1.209	1.24	1.271	1.302	1.334	1.365	1.396	1.428	1.459	1.49
d1	参数值	0.25	0.312	0.375	0.438	0.5	0.562	0.625	0.688	0.75	0.812	0.875	0.938	1	1.062	1.125	1.188	1.25	1.312	1.375	1.438	1.5	1.562	1.625	1.688	1.75	1.812	1.875	1.938	2	2.062	2.125
d2	max	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209	0.209
d2	min	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199	0.199
h1	max	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072	0.072
h1	min	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052	0.052
h2	max	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076	0.076
h2	min	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06
L1	max	0.328	0.328	0.328	0.328	0.328	0.328	0.328	0.391	0.391	0.391	0.391	0.391	0.391	0.391	0.391	0.391	0.422	0.422	0.422	0.422	0.422	0.422	0.422	0.422	0.422	0.422	0.422	0.422	0.422	0.422	0.422
L1	min	0.296	0.296	0.296	0.296	0.296	0.296	0.296	0.359	0.359	0.359	0.359	0.359	0.359	0.359	0.359	0.359	0.39	0.39	0.39	0.39	0.39	0.39	0.39	0.39	0.39	0.39	0.39	0.39	0.39	0.39	0.39
n	max	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.172	0.172	0.172	0.172	0.172	0.172	0.172	0.172	0.188	0.188	0.188	0.188	0.188	0.188	0.188
n	min	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.156	0.156	0.156	0.156	0.156	0.156	0.156	0.156	0.156	0.156	0.156	0.156	0.156	0.156	0.156
r1	max	0.078	0.078	0.078	0.078	0.078	0.078	0.078	0.11	0.11	0.11	0.11	0.11	0.11	0.11	0.11	0.11	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141	0.141
r1	min	0.046	0.046	0.046	0.046	0.046	0.046	0.046	0.078	0.078	0.078	0.078	0.078	0.078	0.078	0.078	0.078	0.109	0.109	0.109	0.109	0.109	0.109	0.109	0.109	0.109	0.109	0.109	0.109	0.109	0.109	0.109

该标准（MS 9024C-1968）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级工业紧固箍紧级

推荐性能等级W1(全碳钢镀锌); W2(带不锈钢带碳钢螺丝); W4(全304不锈钢)

表面处理规范带钢表面光亮钝化;螺钉镀蓝白锌/彩锌

主要适配材质碳钢 / 不锈钢 / 合金钢

工程应用场景与制造工艺画像

应用热度指数：44

行业工况与连接用途

所属工业领域：军工

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

汽车冷却水管与涡轮进气硅胶管抱紧、消防排水波纹软管密封抗漏连接

生产制造工艺与质量控制

产品等级（精度）：工业紧固箍紧级

常用材料与性能等级：W1(全碳钢镀锌); W2(带不锈钢带碳钢螺丝); W4(全304不锈钢)

对应国际/德标：DIN 3017; SAE J1508; JB/T 8870

推荐表面防腐：带钢表面光亮钝化;螺钉镀蓝白锌/彩锌

全流程工序步骤：

不锈钢薄带精密分条 → 连续模高速冲压压制蜗杆螺牙卡槽 → 冲压外壳护套并与钢带穿套铆压定型 → 冷镦搓丝制作蜗杆螺丝 → 螺栓与卡箍壳体自动化咬合装配 → 扭紧力矩测试 → 成箱包装
