美军标平台标准档案编号：BJT-MS-MS-3498C-8695
现行有效
MS 3498C-1998

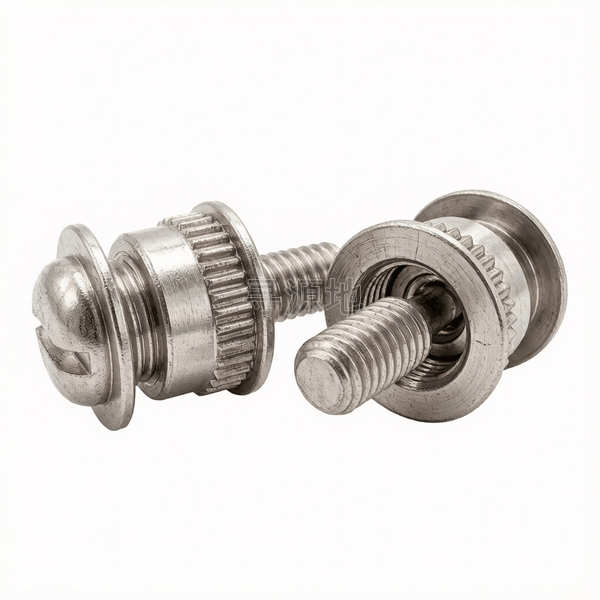

开槽盘头不脱出螺钉、压铆螺母和螺套组合(L=0.563)
Slotted pan head screws with waisted shank、clinching nut and wire thread inserts assemblies,L=0.563
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 |
螺纹尺寸 d | #6 | |
|---|---|---|
| P | 螺距 | 32 |
| h | max | 0.026 |
| h | min | 0.021 |
| k | 头部厚度 | 0.07 |
| dk | 头部外径 最大值 | 0.285 |
| dk | 头部外径 最小值 | 0.255 |
| dc | 法兰外径 最大值 | 0.375 |
| dc | 法兰外径 最小值 | 0.365 |
| d1 | 参数值 | — |
| dc1 | max | 0.312 |
| dc1 | min | 0.309 |
| dc2 | max | 0.39 |
| dc2 | min | 0.36 |
| ds | max | 0.089 |
| ds | min | 0.084 |
| h1 | max | 0.035 |
| h1 | min | 0.032 |
| k1 | max | 0.184 |
| k1 | min | 0.174 |
| k2 | max | 0.192 |
| k2 | min | 0.187 |
| L1 | max | 0.32 |
| L1 | min | 0.31 |
| P1 | 参数值 | 32 |
该标准（MS 3498C-1998）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：电器外壳、仪表、汽车内饰、电子设备的快速装配
主要功能用途：螺钉与垫圈预组装为一体，防止垫圈丢失，提高装配效率
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
