美军标平台标准档案编号：BJT-MS-MS-3376B-F0FC
现行有效
MS 3376B-1997

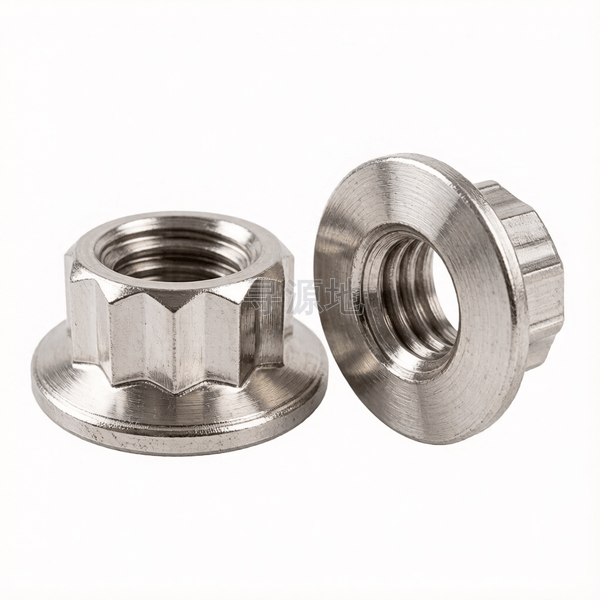

十二角带垫圈螺母
12 point washer nut
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 6177.1 | ISO 4161 | DIN 6923 |
螺纹尺寸 d | #10 | 1/4 | 3/8 | 5/16 | |
|---|---|---|---|---|---|
| P | 螺距 | 32 | 28 | 24 | 24 |
| h | min | 0.056 | 0.06 | 0.102 | 0.09 |
| k | 头部厚度 最大值 | 0.243 | 0.291 | 0.361 | 0.336 |
| dk | 头部外径 最大值 | 0.38 | 0.46 | 0.66 | 0.56 |
| dc | 法兰外径 最小值 | 0.3 | 0.4 | 0.6 | 0.5 |
| h1 | max | 0.031 | 0.036 | 0.042 | 0.042 |
| h1 | min | 0.006 | 0.007 | 0.008 | 0.008 |
| h2 | max | 0.023 | 0.023 | 0.023 | 0.023 |
| h2 | min | 0.013 | 0.013 | 0.013 | 0.013 |
该标准（MS 3376B-1997）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6H)
推荐性能等级8级; 10级 (齿面防滑脱/光面密封)
表面处理规范达克罗涂覆;镀彩锌;镀蓝白锌;黑色电泳
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
汽车底盘悬挂结构、振动筛分机械配件、光伏导轨免平垫圈快速锁固
生产制造工艺与质量控制
产品等级（精度）：A级 (6H)
常用材料与性能等级：8级; 10级 (齿面防滑脱/光面密封)
对应国际/德标：GB/T 6177.1; DIN 6923; ISO 4161
推荐表面防腐：达克罗涂覆;镀彩锌;镀蓝白锌;黑色电泳
全流程工序步骤：
冷镦合金钢盘条退火 → 酸洗磷化 → 冷拔 → 冷镦成型法兰面与六角体 → 冲穿芯孔 → 自动精密攻丝 → 连续炉淬火回火调质 → 表面达克罗涂覆烘烤或电镀锌 → 除氢 → 全检包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
