MS 3216D-2011

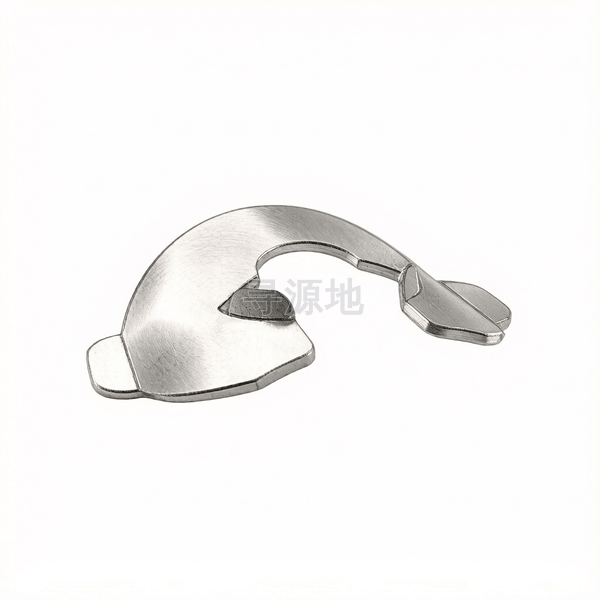

外弓形锁紧轴用弹性挡圈

External bowed locking retaining rings

国标 GB	德标 DIN
GB/T 893	DIN 471

螺纹尺寸 d		1/4	1/8	3/8	3/16	3/32	5/16	5/32	7/16
b	max	0.51	0.317	0.75	0.4	0.317	0.63	0.34	0.84
b	min	0.49	0.297	0.73	0.38	0.297	0.61	0.32	0.8
h	max	0.017	0.011	0.022	0.017	0.011	0.017	0.011	0.022
h	min	0.013	0.009	0.018	0.013	0.009	0.013	0.009	0.018
h	max	0.08	0.06	0.14	0.07	0.06	0.105	0.065	0.14
h	min	0.06	0.04	0.12	0.05	0.04	0.085	0.045	0.12
d	大径最大值	0.167	0.0835	0.273	0.126	0.062	0.231	0.106	0.33
d	大径最小值	0.163	0.0805	0.267	0.122	0.06	0.225	0.102	0.324
b1	参数值	0.28	0.166	0.427	0.213	0.166	0.36	0.184	0.475
n	max	0.177	0.09	0.285	0.135	0.067	0.239	0.112	0.35
n	min	0.167	0.082	0.275	0.125	0.059	0.229	0.104	0.33

该标准（MS 3216D-2011）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级高精冲压定型级

推荐性能等级65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢

表面处理规范表面磷化涂防锈油;氧化发黑浸油;达克罗涂层

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：55

所属工业领域：军工

核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位

主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动

典型应用节点：

传动轴齿轮与轴承轴向卡槽限位、液压缸活塞限位锁死、销轴两端防轴向脱出

产品等级（精度）：高精冲压定型级

常用材料与性能等级：65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢

对应国际/德标：GB/T 893 (孔用); GB/T 894 (轴用); DIN 471; DIN 472; DIN 6799

推荐表面防腐：表面磷化涂防锈油;氧化发黑浸油;达克罗涂层

全流程工序步骤：

优质高碳弹簧钢带开卷 → 多工位精密级进模高速冲裁下料 → 超声波清洗除油 → 保护气氛网带炉淬火定型与回火 → 表面防锈磷化发黑 → 浸润脱水防锈油 → 弹性闭合疲劳抽检 → 成串穿线或纸盒包装

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
